Comment tester la résistance de terre à l'aide d'un multimètre
Normalement, pour tester la résistance de terre, il est nécessaire d'enterrer le corps de terre et de le conduire au niveau de la terre afin de mettre à la terre les instruments et équipements de manière fiable. Pour garantir que la résistance de mise à la terre répond aux exigences, un testeur de résistance de terre spécialisé tel que le testeur de résistance de terre Kyoritsu 4105A / Kyoritsu 4102A est généralement requis. Alternativement, un testeur de résistance de terre à pince plus coûteux peut être utilisé.
Mais à l'usage, le prix spécial du testeur de résistance de terre est élevé, peu pratique à acheter, peut-on utiliser un multimètre pour mesurer la résistance de terre ? Les auteurs ont utilisé un multimètre dans différentes qualités de sol sur la résistance de mise à la terre de l'expérience, et seront mesurés par le multimètre et les données mesurées du testeur de résistance de mise à la terre dédié ont été comparées, les deux sont très proches. Les méthodes de mesure spécifiques sont les suivantes :
Trouvez deux aciers ronds de 8 mm et 1 m de long, une extrémité de la pointe de meulage comme tige d'essai auxiliaire, ont été insérés dans le corps de mise à la terre à tester des deux côtés du A à 5 m du sol, la profondeur doit être supérieure à {{ 3}},6 m, et faites en sorte que les trois gardent une ligne droite.
Ici, A pour le corps de mise à la terre à tester, B, C pour la tige de test auxiliaire

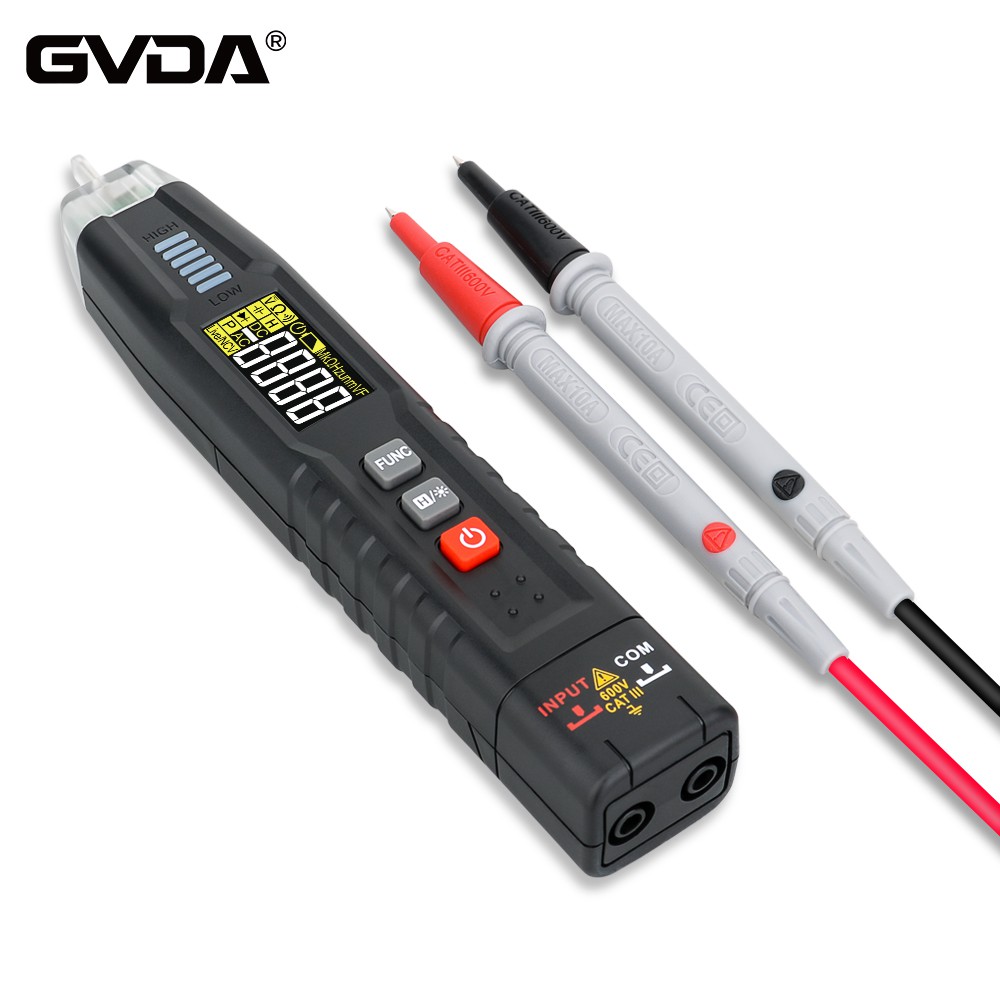

Utilisez ensuite un multimètre (R*1 stop) pour mesurer la résistance entre A et B ; A et C, respectivement, enregistrés comme RAB, RAC, RBC, puis calculés pour trouver la valeur de résistance de mise à la terre du corps de mise à la terre A.
La résistance de mise à la terre fait référence à la résistance de contact entre le corps de mise à la terre et le sol. Soit la résistance de mise à la terre de A, B, C étant RA, RB, RC. puis définissez la résistance du sol entre A et B est RX, car la distance AC, AB est égale, elle peut être A et C entre la résistance du sol est également RX ; et parce que BC=2AB, donc B et C entre la résistance du sol se rapproche de 2RX, alors :
RAB=RA+RB+RX......
①RAC=RA+RC+RX......
②RBC=RB+RC+2RX......
③ ① + ② - ③ soit : RA=(RAB + RAC - RBC)/2...... ④
Le type ④ est la formule de résistance à la terre.
Exemple de mesure : aujourd'hui, j'ai mesuré les données suivantes d'un corps mis à la terre : RAB=8.4 ∩, RAC=9.3 ∩, RBC=10.5 ∩. Alors:
RA=(8.4+9.3-10.5)/2=3.6(∩)
Par conséquent, la valeur de la résistance de terre du corps de mise à la terre A mesuré est de 3,6∩.
Il convient de noter que : avant la mesure, vous devez polir les trois corps de mise à la terre A, B et C avec du papier de verre brillant pour minimiser la résistance de contact entre le stylo du compteur et le corps de mise à la terre afin de réduire l'erreur.
