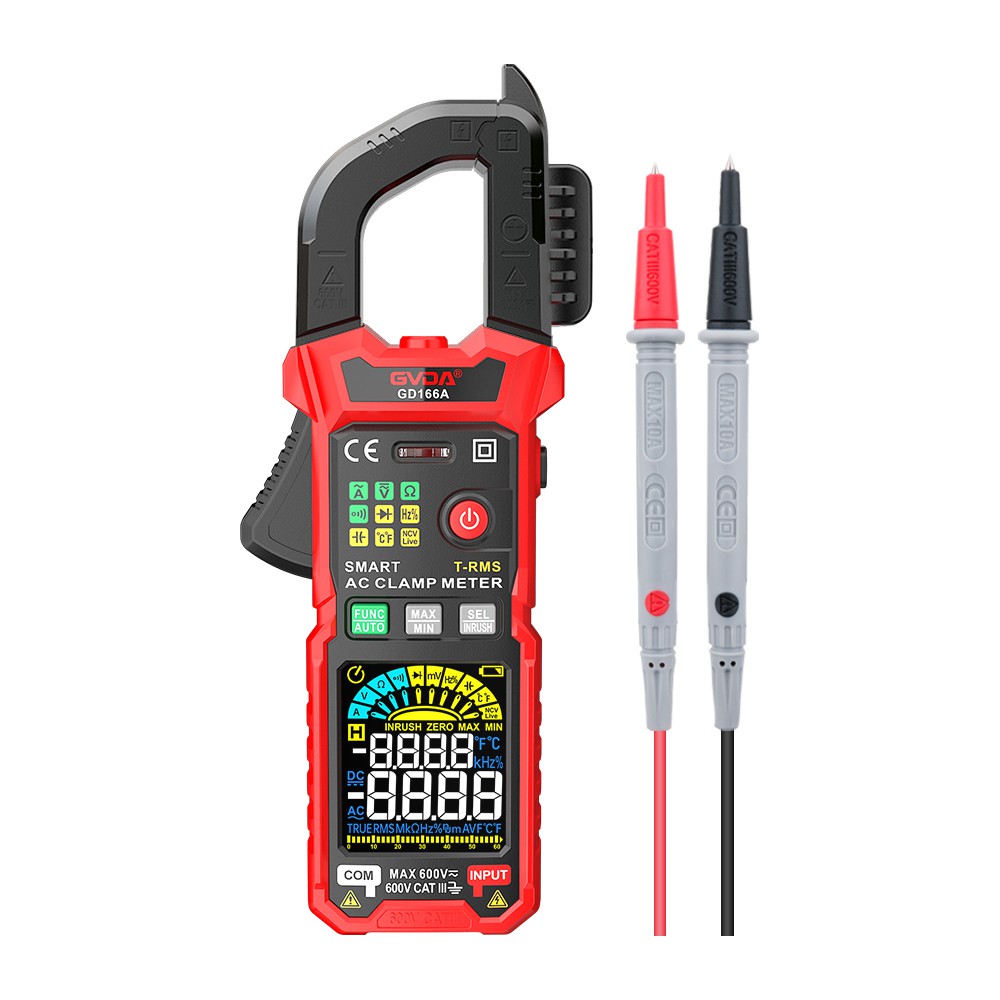

Comment utiliser une pince ampèremétrique pour mesurer le courant alternatif
1. Objectif : il peut mesurer le courant alternatif sur les lignes basse tension sans interrompre le fonctionnement de la charge.
2. Sélection : Sa précision et sa portée maximale doivent répondre aux besoins de test.
3. Inspection avant utilisation :
(1) Inspection visuelle : toutes les pièces doivent être intactes et en bon état ; L’opération de préhension doit être flexible ; Le noyau en fer de la pince doit être exempt de rouille et bien fermé ; La gaine isolante du noyau de fer doit être intacte ; Le pointeur doit pouvoir se balancer librement ; Les changements de vitesse doivent être flexibles et être clairement détectés par la main ;
(2) Réglage : Placez la table à plat, le pointeur pointant vers la position zéro. Sinon, ajustez à la position zéro.
mesure
1. Choisissez l'équipement approprié. Le principe de la sélection des vitesses est le suivant :
(1) Lorsque la plage du courant mesuré est connue : choisir le rapport qui est supérieur à la valeur mesurée mais le plus proche de celle-ci.
(2) Lorsque la plage du courant mesuré est inconnue, il est recommandé de le placer d'abord au niveau de courant le plus élevé pour le test (ou d'estimer sa capacité de charge de courant sûre en fonction de la section du fil et de sélectionner un équipement approprié), et décider s'il faut rétrograder la mesure en fonction des résultats des tests. Bref, l’angle de déviation de l’aiguille de la montre doit être maximisé.
2. Le testeur doit porter des gants, aplatir le compteur, ouvrir les mâchoires et permettre au fil testé d'entrer dans les mâchoires avant de fermer les mâchoires.
3. Lecture : Selon le matériel utilisé, effectuez une lecture sur la ligne d'échelle correspondante. (Remarque ! La valeur de l'engrenage est la valeur de décalage complète).
4. Si l'angle de déviation du pointeur est encore très petit lorsqu'il est mesuré à la vitesse la plus basse (l'angle de déviation du pointeur est petit, ce qui signifie que l'erreur relative de sa mesure est grande), il est permis d'enrouler le fil plusieurs tourne autour du noyau de fer de la pince, ferme la pince et prend une lecture. À ce stade, la valeur du courant sur le fil est égale à la lecture divisée par le nombre de tours (calcul des tours : combien de fils se trouvent à l'intérieur de la pince, même s'il s'agit de quelques tours).
Problèmes de sécurité à noter lors de la mesure
1. Avant la mesure, vérifiez soigneusement le tableau et sélectionnez le bon rapport.
2. Des gants (gants isolés ou gants métalliques propres et secs) doivent être portés pendant les tests et une supervision doit être assurée si nécessaire.
Lors du changement de vitesse pour la mesure, le fil doit d'abord être retiré des mâchoires, puis serré pour la mesure après le changement de vitesse.
4. Le courant sur le conducteur nu ne peut pas être mesuré.
5. Lors de la mesure, veillez à maintenir une distance de sécurité par rapport aux objets chargés à proximité. Et il faut veiller à ne pas provoquer de courts-circuits phase à phase et phase à terre.
6. Après utilisation, l'équipement doit être réglé au niveau de courant le plus élevé. S'il y a un couvercle de compteur, il doit être placé dans le couvercle et stocké dans un endroit sec, sans poussière, non corrosif et sans vibrations.
Connaissances actuelles
1. Le courant neutre dans le circuit de connexion en étoile est égal au courant de phase.
2. Le courant neutre de la méthode de connexion triangulaire est égal au courant de phase.
3. Calculez le courant nominal en fonction de la puissance P de l'appareil ; Moteur triphasé 1KW ≈ 2A, consommation électrique monophasée 1KW ≈ 4,5A
