Comment utiliser un multimètre numérique pour mesurer la qualité des composants inductifs ?


Étape 1 : Détecter la sélection de vitesse.

Étant donné que l'impédance CC du fil de cuivre de la bobine d'inductance est très faible, elle est fondamentalement proche du passage direct. Par conséquent, lorsque vous utilisez un multimètre numérique pour détecter des composants inductifs, selon cette caractéristique, sélectionnez le rapport de résistance le plus bas et jugez s'il est bon ou mauvais en mesurant sa méthode marche/arrêt.

Tournez le multimètre numérique jusqu'à la position marquée du symbole "n" et sélectionnez la position de gamme "diode avec buzzer".

Deuxième étape : opération de détection.

Dans l'état "passif" après la mise hors tension de la carte mère de l'ordinateur portable, utilisez les deux cordons de test du multimètre numérique pour toucher les joints de soudure aux deux extrémités de l'élément d'inductance respectivement. Étant donné que l'élément d'inductance n'a pas de distinctions positives et négatives, les cordons de test ne sont pas divisés en positifs et négatifs. Au cours de cette étape de fonctionnement, le temps pendant lequel le fil de test touche les joints de soudure aux deux extrémités de l'élément d'inductance ne doit pas être trop court, sinon il est facile de provoquer une erreur de jugement.

Étape 3 : Observez les résultats du test et portez un jugement.

Si la lecture affichée sur l'écran LCD est stable "{{0}}" ou très proche de "0", et que le buzzer continue de sonner pendant le test, l'élément inductif testé est bon ; si la lecture est affichée sous la forme d'un symbole de débordement " 1 " (c'est-à-dire " ∞ "), cela indique que l'élément d'inductance a été cassé ; si le nombre affiché sur l'écran LCD clignote pendant le test ; le buzzer sonne parfois mais ne sonne pas, la plupart du temps c'est le joint de soudure de l'élément S'il y a un phénomène de soudure ou de dessoudage virtuel, il faut le réparer puis le tester. Les trois situations ci-dessus sont relativement courantes dans la maintenance et l'inspection, et il existe deux autres situations particulières qui doivent être spécialement expliquées, telles que F :

Premièrement, si la lecture du compteur numérique est trop grande à environ 10n ou au-dessus de 10Ω, même si le buzzer continue de biper, on ne peut pas juger que l'élément d'inductance testé est bon. Parce que l'impédance de tous les composants inductifs sur la carte mère de l'ordinateur portable ne peut pas atteindre environ 10Ω: les fils de cuivre des enroulements des inductances de stockage d'énergie plates, des transformateurs, etc. utilisés dans le circuit d'alimentation avec une grande consommation d'énergie et un courant important sont relativement épais, et l'impédance est très élevée. Bas; inductances à puce de petit volume utilisées dans les circuits de puissance à faible consommation d'énergie et les circuits à faible courant ou signal. Bien que le fil de cuivre de l'enroulement soit très fin, le nombre de tours est petit, la longueur est courte et l'impédance est également très faible. Par conséquent, la lecture détectée d'environ 10 Ω ou plus n'est pas la valeur d'impédance normale de l'élément d'inductance. Il se peut que l'inductance mesurée ait été déconnectée et que la lecture soit la valeur d'impédance d'autres circuits parallèles; il se peut aussi que l'inductance mesurée ait été grillée. La valeur de résistance de contact formée par le court-circuit entre eux.

Deuxièmement, si pendant le processus de détection, le buzzer n'émet qu'un son bref lorsque le cordon de test touche les joints de soudure aux deux extrémités de l'inducteur, puis s'arrête brusquement. Cela se produit généralement dans un circuit de puissance avec un courant important. Ce type de phénomène signifie non seulement que l'élément d'inductance a été cassé, mais montre également qu'il existe un phénomène de court-circuit (mise à la terre) grave dans le circuit à une extrémité de l'inductance. de. Par conséquent, lors du test de l'élément d'inductance, le temps nécessaire à la sonde pour toucher les joints de soudure aux deux extrémités de l'élément d'inductance ne doit pas être trop court.

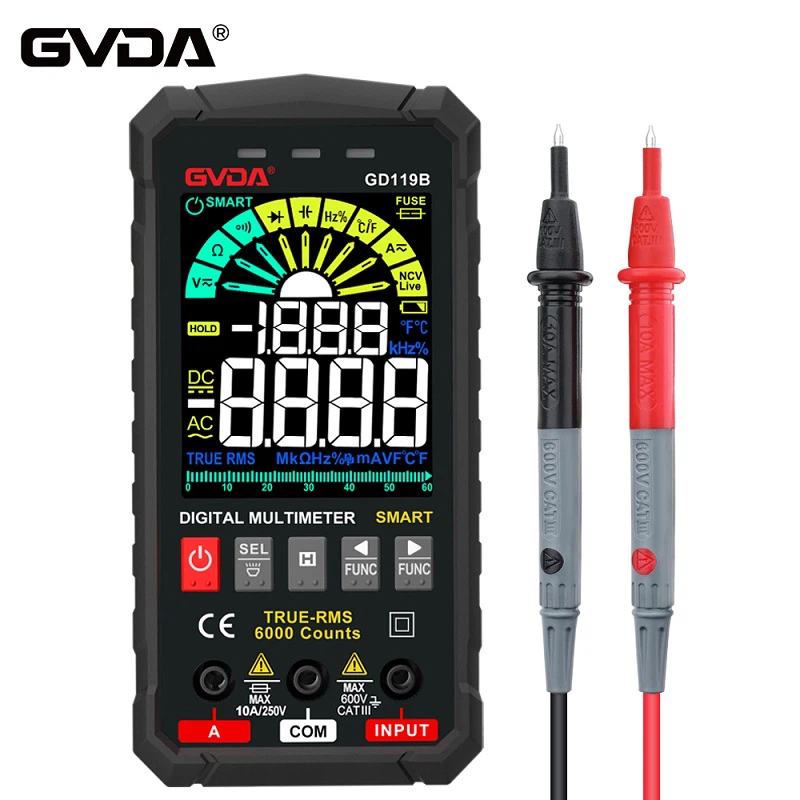

1. Digital multimeter GD119B -
