Comment utiliser un multimètre et un compteur à bascule

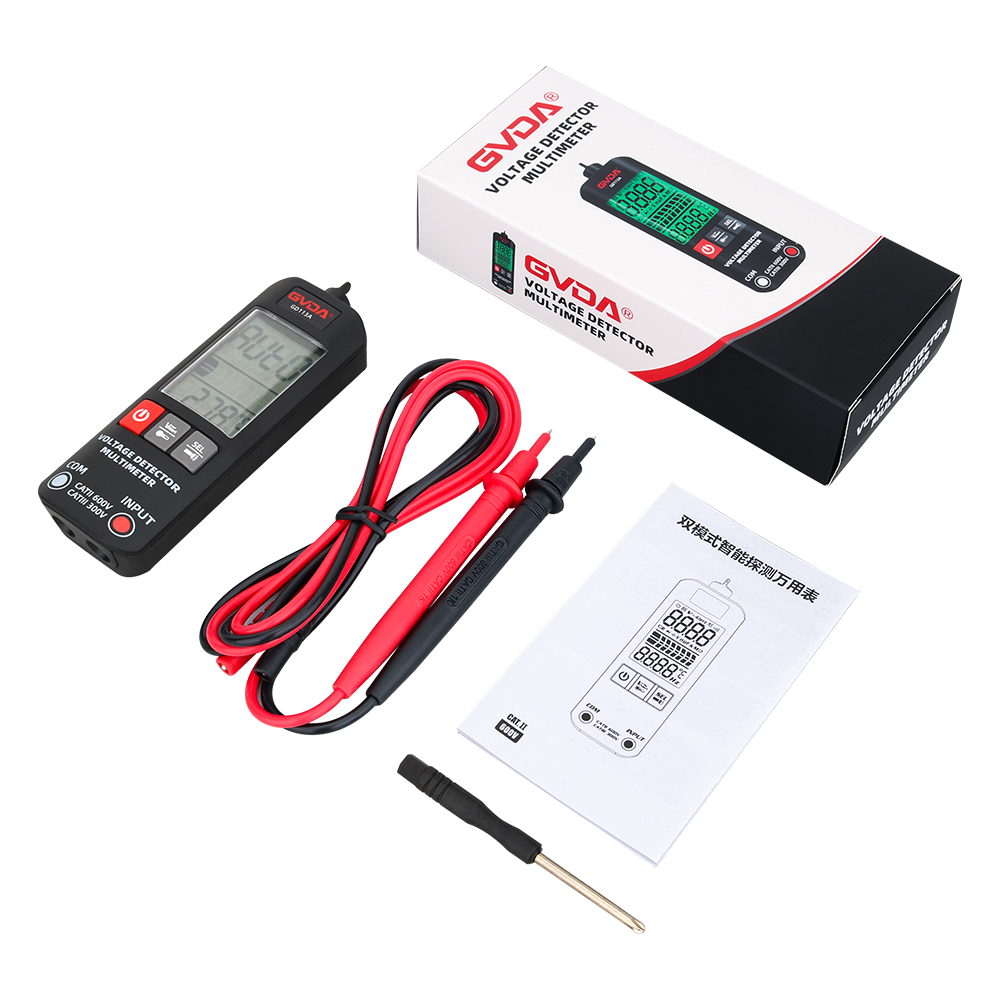

1, l'utilisation de base du multimètre
Il existe différents types de multimètres numériques et de structures. Lors de son utilisation, ce n'est qu'en maîtrisant la bonne méthode que nous pouvons garantir l'exactitude des résultats des tests et la sécurité des personnes et des équipements !
(1) L'utilisation de prises et de commutateurs de transfert
Tout d'abord, en fonction du but du test pour choisir l'emplacement du cric ou du commutateur de transfert, en raison de l'utilisation de mesures de tension, de courant et de résistance, etc. en alternance, veillez à ne pas oublier de changer de vitesse. N'utilisez pas l'équipement de mesure de courant ou de mesure de résistance pour négocier la tension. Si le courant continu ou la résistance mesure la tension ca 220, le multimètre grillera immédiatement ~
(2) Utilisation de stylos de test
Le multimètre a un stylo rouge et noir, ne le regardez pas, il y en a deux, l'utilisation ne peut pas être utilisée librement, c'est aussi une excellente expérience d'apprentissage, si la position est connectée à l'inverse, connectez le mauvais, apportera la possibilité de mesurer et tester le mauvais ou se brûler la tête. Stylo rouge général pour " ", stylo noir pour " - ".
Le stylo de table inséré dans la prise multimètre doit être strictement conforme à la couleur et à l'insertion positive et négative. Mesurez la tension CC ou le courant CC, veillez à faire attention à la polarité positive et négative ~ pas de courant, le stylo en série avec le circuit, mesurez la tension, le stylo en parallèle avec le circuit, ne peut pas se tromper ~
(3) Comment lire correctement
Un multimètre doit être utilisé avant de vérifier si le pointeur est à zéro ou à huit bits cassés, par exemple s'il ne pointe pas vers zéro, peut être ajusté sur le couvercle du régulateur mécanique, ajusté à zéro ~.
Le multimètre a plus d'une échelle, doit reconnaître l'échelle de lecture correspondante, ne peut pas comprendre pour sauver la surface problématique et l'échelle AC et DC est arbitrairement mélangée, plus ne peut pas regarder le mauvais ~.
Multimètre, les mêmes éléments de mesure ont plus d'une plage, telle que la plage de tension CC 1 V, 10 V, 15 V, 25 V, 100 V, 500 V, etc., la sélection de la plage doit être effectuée de manière à ce que le pointeur soit proche de la pleine échelle aux 2/3. Mesure de la résistance, le doigt doit être pointé vers le centre du fichier plus de nuages proches de la valeur du Yin électrique, afin que la mesure soit précise ~
2, la mesure des appareils couramment utilisés
(1) mesure de résistance
Avec le multimètre, je n'ai pas mesuré la résistance, le premier doit être court-circuité au stylo, tourner le potentiomètre zéro zéro pour que le pointeur soit en ohm zéro. Et à chaque fois après le changement de vitesse, il faut également réajuster le zéro du potentiomètre zéro. Lors de la sélection de l'engrenage ohm, essayez de choisir la valeur de résistance mesurée à proximité du centre de la position de lecture de la résistance du cadran, afin d'améliorer la précision des résultats du test ; Si la résistance dans le circuit imprimé doit être soudée, une des pattes peut être testée, sinon la résistance a d'autres dispositifs de dérivation, des lectures inexactes ! Mesure de la valeur de résistance, ne touchez pas les doigts des deux mains, respectivement, le stylo du compteur et les broches de la résistance, afin d'empêcher le shunt de la résistance du corps humain, augmentez l'erreur ~ !
(2) Mesurez la valeur de la résistance à la terre
La mesure dite de la résistance à la terre, c'est-à-dire le stylo rouge avec un multimètre de terre, un stylo noir connecté à l'un des composants mesurés, mesurant le point de la valeur de résistance du circuit à la terre et la valeur de résistance normale à des fins de comparaison pour déterminer le portée de la faute. Dans la mesure, le niveau de résistance est réglé sur le fichier R * 1k, lorsque la valeur de résistance mesurée du point de comparaison avec la différence normale est grande, indiquant qu'une partie du circuit présente une défaillance, telle qu'une fuite d'air filtrante, résistance aux dommages IC ouverts ou intégrés, etc. ~
(3) Mesure des transistors
Convertissez la plage du multimètre en fichier ohms R * 100 ou R * 1K pour mesurer la diode. Impossible d'utiliser le fichier R * 10, R * 10K. Le premier pour les deux, une résistance est trop petite, une résistance est trop grande, le courant traversant la diode est trop important, il est facile d'endommager la diode, le second en raison de la tension interne est plus élevée, il est facile de briser la diode avec une tension inférieure. tension. Si la résistance mesurée n'est que de quelques centaines d'ohms à quelques milliers d'ohms (résistance directe), les stylos rouge et noir doivent être commutés puis mesurés, sinon la résistance mesurée doit être de quelques centaines de kilohms (résistance inverse), indiquant que la une diode peut être utilisée. Lors de la mesure de la valeur de la résistance directe, le stylo rouge est mesuré à l'extrémité négative de la diode et le stylo noir est mesuré à l'extrémité positive de la diode ~ (propriétés conductrices unidirectionnelles de la diode) ~ ~
En mesurant la valeur de la résistance directe et inverse, vous pouvez vérifier que la diode est bonne ou mauvaise, il faut généralement une résistance inverse plutôt qu'une résistance directe quelques centaines de fois. C'est-à-dire que plus la résistance directe est petite, mieux c'est, la résistance inverse est plus grande, mieux c'est ~.
(4) mesure de tension alternative
Nous pouvons utiliser l'engrenage de tension continue universel et l'engrenage de tension alternative pour mesurer respectivement le courant de coucher de soleil et la valeur de tension alternative, puis oui lorsque le multimètre et le circuit testé sont en connexion parallèle sur le formulaire. Pour choisir le pointeur de la tête du compteur proche de la déviation pleine échelle 2/3 de la plage. Si la taille de la tension sur le circuit n'est pas estimée, il est nécessaire d'utiliser d'abord une large plage, puis d'utiliser la plage appropriée après une mesure abrégée, afin d'éviter d'endommager le multimètre en raison d'une tension trop élevée. En aucune quantité de tension continue, le multimètre doit être le stylo rouge touché dans le pôle positif du circuit mesuré, et le stylo noir touché au pôle négatif du circuit, ne peut pas être inversé ~ dans la mesure d'une tension plus élevée, il convient de prêter une attention particulière aux deux, tenez respectivement le stylo rouge et noir sur le bord de la partie des mesures, ou d'abord un stylo est fixé à une extrémité, puis touché au point de test ~
(5) Mesure du transformateur de charge
Le transformateur ne peut pas être mis sous tension dans le cas d'un multimètre avec le fichier ohm, estimation préliminaire d'un œil, ses bons et ses mauvais. Tout d'abord, le multimètre sera sélectionné dans le fichier R * 10, mesurera la valeur de résistance CC de la bobine primaire du transformateur, généralement de quelques centaines d'ohms à quelques milliers d'ohms, si la valeur mesurée est l'infini, cela montre que la bobine a été déconnectée , Ne peut pas être utilisé!
Testez ensuite la résistance d'isolation entre la bobine primaire et la bobine secondaire, elle doit être plus grande, mieux c'est ~ Si la valeur de résistance est faible, cela signifie que l'isolation entre le niveau initial est mauvaise et ne peut pas être utilisée ~ Les mesures ci-dessus, si ils sont bons, vous pouvez connecter le transformateur à l'alimentation pour mesurer la valeur de la tension de sortie, avec un circuit de filtrage du transformateur, vous devez faire attention aux stylos rouges et noirs qui doivent être placés correctement sur les pôles positifs et négatifs de la sortie de tension. Borne, si la tension de sortie mesurée est normale, indiquant que la bobine a été déconnectée, ne peut pas être utilisée ! Si la tension de sortie mesurée est normale, les performances du transformateur sont bonnes.
