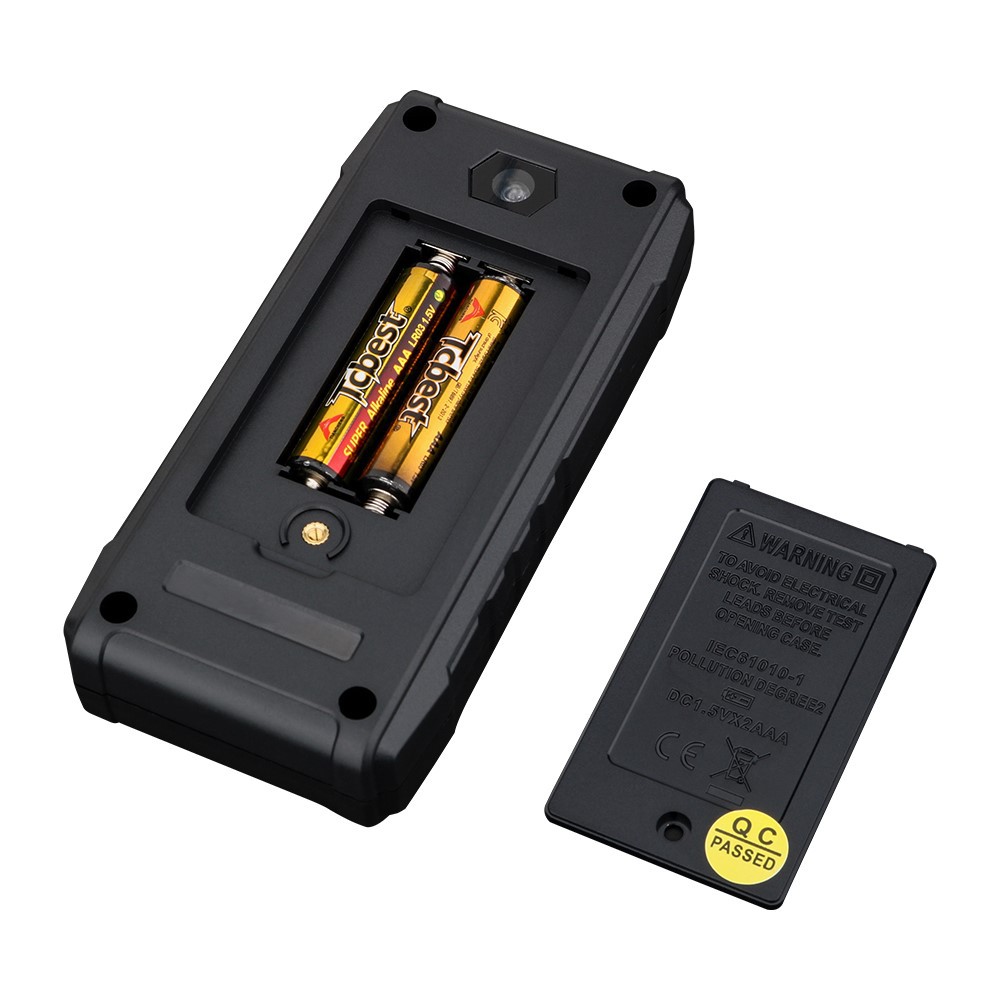

Comment utiliser un multimètre pour vérifier si le circuit est en court-circuit ou mis à la terre
Si vous souhaitez rechercher un court-circuit dans le circuit. Tout d'abord, coupez l'alimentation électrique de la ligne, puis ouvrez les interrupteurs de charge et utilisez la plage ohmique du multimètre pour mesurer la résistance entre les deux fils. Dans des circonstances normales, une résistance plus élevée est préférable. S'il est déterminé si le circuit est mis à la terre, la plage ohmique du multimètre peut être utilisée. Mesurez la résistance de chaque circuit à la terre. Plus c'est gros, mieux c'est. Il convient de souligner que l’utilisation d’un multimètre pour mesurer les courts-circuits et la mise à la terre dans un circuit est imprécise. Ce n’est pas non plus approprié. Si la résistance à la terre ou au court-circuit est très faible, elle peut être détectée à l'aide d'un multimètre. Si la résistance est légèrement plus grande, elle ne doit pas être détectée. Un multimètre ne peut pas le détecter dans un circuit basse tension de 380V. Un agitateur de 500 V doit être utilisé pour la mesure, que ce soit entre les lignes ou à la terre. Tout devrait être supérieur à 0,38 mégaohms. Sinon, ce n’est pas qualifié.
Méthode d'utilisation d'un multimètre pour détecter les courts-circuits dans un circuit. Tout d’abord, coupez l’alimentation électrique de la ligne testée. Retirez ensuite une extrémité du transformateur de commande, du voyant lumineux et du transformateur de tension du circuit, car ces composants sont directement connectés aux bornes du circuit. S'ils ne sont pas retirés, l'impédance de ces composants peut affecter votre mesure. Certains circuits comportent également des charges triphasées telles que des convertisseurs de fréquence et des ponts redresseurs, et ces appareils doivent être déconnectés du circuit. Tournez ensuite le multimètre en mode diode (mode buzzer) et mesurez la conductivité des deux fils testés.
Si les sondes rouge et noire du multimètre se chevauchent et qu'un bourdonnement ou une impédance s'affiche sur le multimètre, cela indique qu'il y a un problème avec le circuit testé. Normalement, il n'y a pas de son et l'écran d'affichage du multimètre n'affiche aucun changement numérique. La méthode de détection de mise à la terre de la ligne est également la même. Il s'agit simplement d'une méthode de détection conventionnelle. Pour être infaillible, il est plus fiable d'utiliser une table vibrante pour la détection, qui doit être au moins supérieure à 0,5 mégohms.
L’essence de la tension est la différence de potentiel. Tant que la tension entre deux lignes est 0, elle peut être mesurée en mode résistance :
1. En supposant qu'il y ait un court-circuit entre la ligne A et la ligne B à mesurer, il peut y avoir une tension (telle que 220 volts) entre la ligne A et la ligne B jusqu'à la ligne neutre, et les potentiels sur leurs lignes sont les potentiels A et potentiel B. Beaucoup de gens pensent d'abord que s'ils mesurent directement en mode résistance, ils doivent débrancher l'alimentation électrique des lignes A et B séparément avant de mesurer. Cette idée n’est pas fausse, mais plutôt conservatrice.
2. Réglez directement le multimètre sur la plage de tension alternative, sélectionnez la plage la plus élevée, telle que 1 000 volts AC, puis utilisez la plage de tension alternative du multimètre pour mesurer la ligne A et la ligne B. S'il y a une tension relativement élevée (telle que 200 volts) entre les deux lignes, cela peut prouver que le potentiel A et le potentiel B ne sont pas égaux, c'est-à-dire qu'il existe une différence de tension entre le potentiel A et le potentiel B. Ces deux lignes ne sont pas équipotentielles et ne sont pas court-circuitées ensemble.
3. Si aucune tension n'est mesurée entre la ligne A et la ligne B en utilisant la plage de tension alternative, par souci d'assurance, une plage de tension continue telle que 1000 volts peut être sélectionnée pour mesurer entre eux, et il peut être confirmé qu'il n'y a pas de tension continue. Cela peut prouver que le potentiel A et le potentiel B sont égaux. Notez qu'être égaux ne signifie pas qu'ils n'ont pas de tension sur la ligne neutre N. Par exemple, la ligne A et la ligne B ont toutes deux une tension de 220 volts sur la ligne neutre N, mais la tension entre elles est également de 0 volt. À ce stade, la plus petite plage de résistance peut être utilisée pour mesurer la résistance entre ces deux lignes. S'il est proche de 0 ohm, cela signifie que ces deux lignes sont en court-circuit entre elles.
4. Quant à savoir si la mesure est fondée, la méthode ci-dessus peut également être utilisée pour une mesure simple. L'idée est de comprendre le fil de terre comme un fil ordinaire. Mais en général, pour mesurer s'il touche le sol, un mégohmmètre peut être utilisé pour mesurer la résistance d'isolement (généralement 5 mégohms pour l'isolation), et à ce moment, une coupure de courant est nécessaire pour la mesure.
