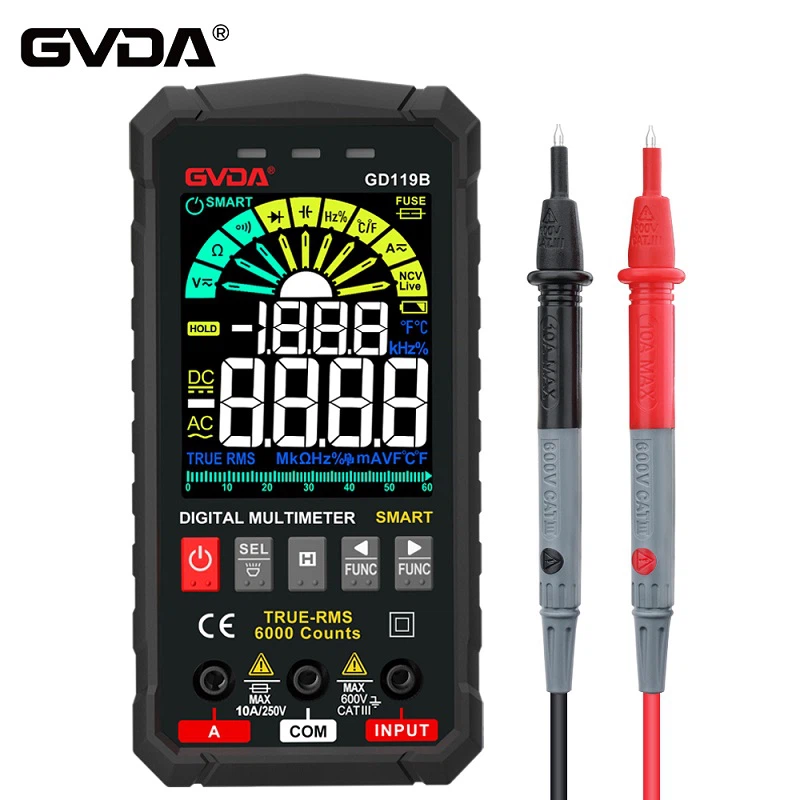

Comment utiliser un multimètre pour détecter les composants électroniques couramment utilisés ?
Chaque fois que le circuit imprimé ne fonctionne pas normalement et que le circuit est vérifié et qu'il n'y a aucun problème, il est fort probable que des composants électroniques soient cassés. Si vous souhaitez le réparer, vous devez trouver le composant défectueux et le remplacer. Cependant, trouver le composant défectueux est une tâche technique et nécessite également certaines compétences. Aujourd'hui, nous allons vous apprendre à utiliser un multimètre pour détecter certains composants électroniques couramment utilisés.
Détection de résistance
La méthode la plus directe pour détecter la résistance consiste à utiliser une plage de résistance multimètre pour la mesure. Généralement, la résistance est marquée avec la plage de résistance appropriée et les sondes rouge et noire sont connectées aux deux extrémités. Si la lecture est proche, c'est normal, sinon elle sera endommagée. Lors de la mesure d’une grande résistance, il est important d’éviter de toucher les sondes rouge et noire avec les deux mains. Il ne s'agit pas d'un risque de problème, mais de garantir la précision de la mesure de la résistance. Il est possible de toucher l'une des sondes avec la main.
Détection du potentiomètre
Habituellement, un potentiomètre comporte trois broches. Tout d'abord, utilisez un multimètre pour sélectionner une plage de résistance afin de tester si la résistance entre deux des trois broches du potentiomètre est égale ou proche de la valeur de résistance marquée sur le potentiomètre. S'il y a une différence significative, cela indique que le potentiomètre est endommagé. Si le multimètre continue de mesurer ces deux broches normalement, tournez le potentiomètre dans le sens inverse des aiguilles d'une montre jusqu'à la position fermée. À ce stade, la valeur de résistance doit être aussi petite que possible, puis tournez dans le sens des aiguilles d'une montre pour augmenter progressivement la résistance. Tournez jusqu'à ce que la valeur de résistance finale s'approche de la valeur de résistance marquée, puis le potentiomètre est normal.
Détection de condensateur fixe
En plus d'utiliser un multimètre pour sélectionner une plage appropriée pour mesurer la capacité, une plage de résistance peut également être utilisée pour la mesure. Lors de la mesure, la plage de résistance appropriée doit être sélectionnée et deux sondes doivent être connectées aux deux broches du condensateur. La valeur de la résistance doit être infinie. Si la valeur de la résistance est 0, le condensateur sera endommagé.
Détection de condensateur électrolytique
Il existe une légère différence dans la méthode de mesure entre les condensateurs électrolytiques et les condensateurs fixes. Bien entendu, vous pouvez choisir d’utiliser un niveau de capacité pour la détection. Tout le monde sait comment utiliser un niveau de résistance pour mesurer. Tout d’abord, choisissez un niveau de résistance approprié, les sondes rouge et noire touchant respectivement les deux pôles du condensateur. À ce stade, la valeur affichée augmentera de {{0}} jusqu'à ce que le symbole de débordement 1 s'affiche. Si 0 est toujours affiché, cela indique un court-circuit interne dans le condensateur, Si 1 est toujours affiché, cela indique un circuit ouvert entre les pôles du condensateur, et il est également possible de choisir une plage de résistance qui ne convient pas. Il est important de noter que lors de la mesure, le condensateur électrolytique ayant des pôles positifs et négatifs, il ne doit pas être connecté en sens inverse. Habituellement, le fil rouge est connecté à l'anode du condensateur (celui avec le pied le plus long), le fil noir est connecté à la cathode du condensateur (celui avec le pied le plus court) et le multimètre à pointeur est à l'opposé.
Détection d'inductance
De même, sélectionnez la plage de résistance du multimètre et connectez la sonde aux deux extrémités de l'inducteur. Si la valeur de résistance mesurée est nulle, l'inducteur aura un court-circuit interne. Dans des circonstances normales, la résistance CC de l'inducteur testé est directement liée au diamètre du fil émaillé utilisé pour enrouler la bobine d'inductance et au nombre de tours de fil. Tant que la valeur de la résistance peut être mesurée, l'inducteur peut être considéré comme normal.
Détection de diodes
Réglez le multimètre sur la position diode de détection, connectez le fil rouge à l'anode de la diode et le fil noir à la cathode de la diode. Si la chute de tension de la diode est affichée sur l'écran d'affichage (généralement {{0}},5 pour le tube en silicium et 0,2 pour le tube en germanium), cela indique que la diode est normale. Changez le cordon, et si l'écran d'affichage affiche 1, c'est normal. Sinon, il sera cassé. Si les deux résultats du test sont 0 ou 1, cela indique que la diode est endommagée.
