Comment utiliser un multimètre pour mesurer des circuits

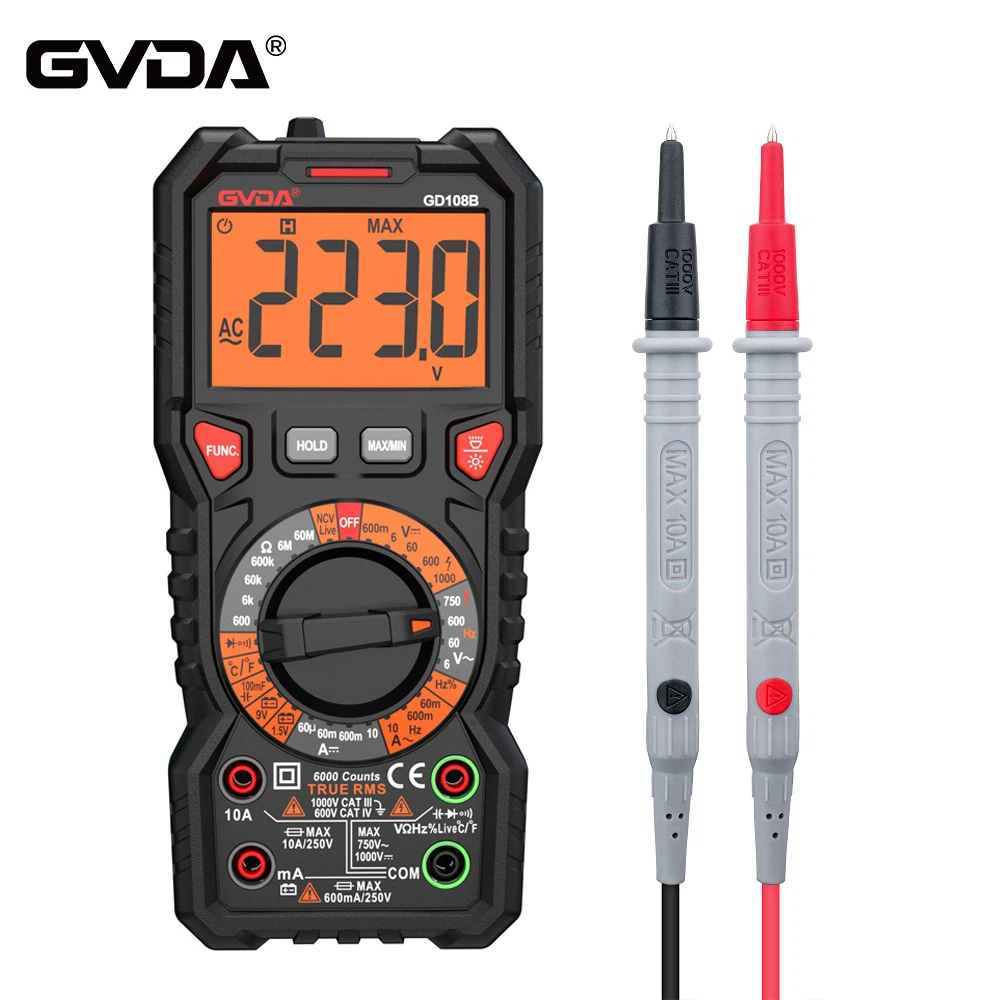

Mesure de tension
1. Mesure de la tension continue, telle que les batteries, les alimentations Walkman, etc. Tout d'abord, insérez la sonde noire dans le trou « com » et la sonde rouge dans le trou « V Ω ». Sélectionnez le bouton sur une plage supérieure à la valeur estimée (remarque : les valeurs sur le cadran correspondent toutes à la plage maximale, "V -" représente la plage de tension CC, "V~" représente la plage de tension CA et "A" est la plage actuelle), puis connectez la sonde à l'alimentation électrique ou aux deux extrémités de la batterie ; Maintenez un contact stable. La valeur numérique peut être directement lue sur l'écran d'affichage. S'il affiche « 1 », cela indique que la plage est trop petite et qu'une grande plage doit donc être ajoutée avant la mesure. Si un "-" apparaît à gauche de la valeur, cela indique que la polarité de la sonde est opposée à la polarité réelle de l'alimentation et que la sonde rouge est connectée au pôle négatif.
2. Mesure de la tension alternative. La prise de la sonde est la même que pour la mesure de la tension continue, mais le bouton doit être tourné dans la plage requise au niveau de l'engrenage CA "V~". Il n'y a pas de distinction positive ou négative dans la tension alternative et la méthode de mesure est la même qu'auparavant. Qu'il s'agisse de mesurer une tension alternative ou continue, il convient de prêter attention à la sécurité personnelle et de ne pas toucher la partie métallique du stylo avec vos mains.
Mesure du courant
1. Mesure du courant continu. Tout d'abord, insérez le stylo noir dans le trou « COM ». Si vous mesurez un courant supérieur à 200 mA, insérez la sonde rouge dans la prise « 10 A » et tournez le bouton sur la position DC « 10 A » ; Si vous mesurez un courant inférieur à 200 mA, insérez la sonde rouge dans la prise « 200 mA » et tournez le bouton sur la plage appropriée dans les 200 mA CC. Après réglage, vous pouvez commencer à mesurer. Connectez le multimètre en série au circuit et maintenez la stabilité de la lecture. S'il affiche « 1 », alors la portée doit être augmentée ; Si un « - » apparaît à gauche de la valeur, cela indique que le courant circule de la sonde noire vers le multimètre.
2. Mesure du courant alternatif. La méthode de mesure est la même que 1, mais l'engrenage doit être réglé sur l'engrenage AC. Une fois la mesure du courant terminée, le stylo rouge doit être réinséré dans le trou « V Ω ». Si vous oubliez cette étape et mesurez directement la tension, haha ! Votre montre ou votre alimentation s'envolera dans le ciel dans un filet de fumée - ferraille !
Mesure de résistance
Insérez la sonde dans les trous « COM » et « V Ω », tournez le bouton sur la plage souhaitée en « Ω » et connectez la sonde aux parties métalliques aux deux extrémités de la résistance. Pendant la mesure, vous pouvez toucher la résistance avec votre main, mais ne touchez pas les deux extrémités de la résistance avec votre main en même temps. Cela affectera la précision des mesures : le corps humain est un conducteur doté d’une résistance élevée mais limitée. Lors de la lecture, il est nécessaire de maintenir un bon contact entre la sonde et la résistance ; Notez l'unité : dans la plage "200", l'unité est "Ω". Dans la plage "2K" à "200K", l'unité est "K Ω". Les unités au-dessus de « 2M » sont « M Ω ».
Mesure des diodes
A digital multimeter can measure light-emitting diodes, rectifying diodes, etc. When measuring, the probe position is the same as the voltage measurement. Turn the knob to the "- |>| Position {{0}}" (sans dessiner ce symbole) ; Connectez le fil rouge au pôle positif de la diode et le fil noir au pôle négatif. Cela affichera la chute de tension directe de la diode. Le La chute de tension des diodes Schottky est d'environ 0,2 V, tandis que celle des redresseurs au silicium ordinaires (séries 1N4000, 1N5400, etc.) est d'environ 0,7 V et celle des diodes électroluminescentes est d'environ 1.{{11} }.3V. Si la sonde est remplacée et que l'écran d'affichage indique "1.", c'est normal car la résistance inverse de la diode est très élevée, sinon le tube est en panne.
Mesure des transistors
La position d'insertion du stylo est la même que ci-dessus ; Son principe est le même que celui d'une diode. En supposant que la broche A soit la base, connectez-la avec une sonde noire et la sonde rouge entre en contact avec les deux autres broches séparément ; Si les deux lectures sont d'environ 0,7 V, utilisez un stylo rouge pour connecter la broche A et un stylo noir pour contacter les deux autres broches. Si les deux lectures affichent "1", la broche A est la base. Sinon, il faut le re-mesurer, et ce tube est un tube PNP. Alors, comment déterminer le collecteur et l’émetteur ? Que se passe-t-il si un appareil de mesure numérique ne peut pas utiliser l'amplitude du pointeur pour juger comme un appareil de mesure à aiguille ? Nous pouvons utiliser l'engrenage « hFE » pour déterminer : réglez d'abord l'engrenage sur l'engrenage « hFE », et vous pouvez voir une rangée de petites douilles à côté de l'engrenage, qui sont divisées en tuyaux PNP et NPN pour la mesure. Le type de tube a déjà été déterminé précédemment. Insérez la base dans le trou de tube de type "b" correspondant et insérez les deux autres broches dans les trous "c" et "e" respectivement. A ce moment, la valeur numérique peut être lue, c'est-à-dire la valeur ; Fixez à nouveau la base et changez les deux autres pieds ; Comparez les deux lectures et la position de la broche avec la lecture la plus grande correspond aux surfaces « c » et « e ».
Astuce : La méthode ci-dessus ne peut mesurer directement que de petits tubes tels que la série 9000. Si vous souhaitez mesurer de gros tubes, vous pouvez utiliser la méthode de câblage, qui consiste à utiliser de petits fils pour faire sortir les trois broches. C'est beaucoup plus pratique.
Mesure des transistors à effet de champ MOS
Il existe des séries 3D01, 4D01 et 3SK de Nissan produites dans le pays dans le canal N. Détermination du pôle G (porte) : utilisez la gamme de diodes d'un multimètre. Si la tension positive et négative chute entre une certaine broche et que les deux autres broches sont supérieures à 2 V, elle affiche « 1 », et cette broche est la porte G. Échangez à nouveau les sondes pour mesurer les deux autres broches. En cas de faible chute de tension, la sonde noire est connectée au pôle D (drain) et la sonde rouge est connectée au pôle S (source).
