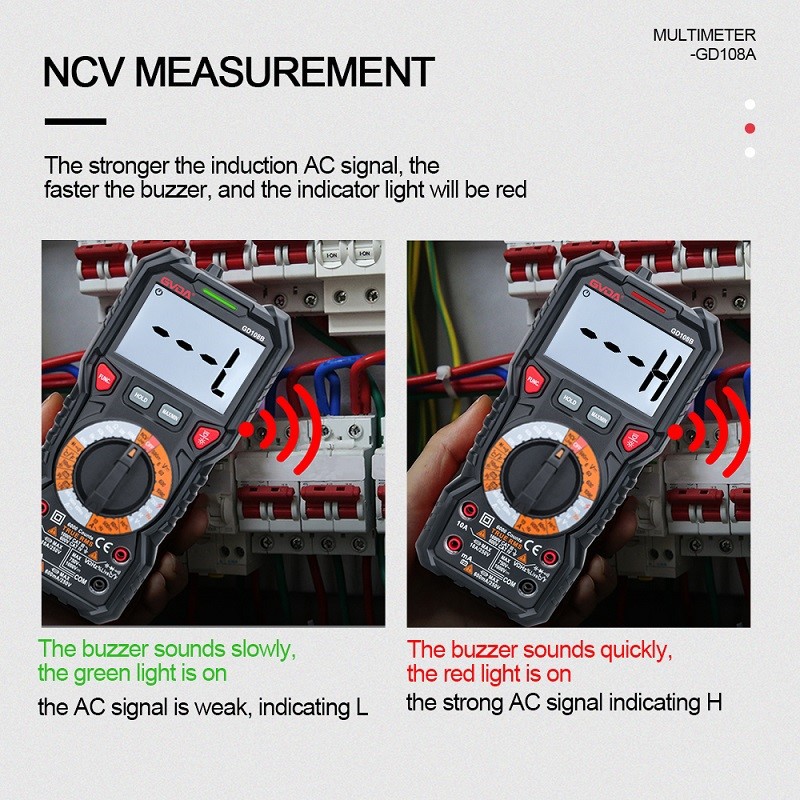

Mesure de composants couramment utilisés avec des multimètres
(1) Mesure de résistance
Lorsque vous utilisez un multimètre pour mesurer la résistance, vous devez d'abord court-circuiter les cordons de test et tourner le potentiomètre de réglage du zéro à zéro afin que le pointeur soit en position zéro ohm. De plus, le potentiomètre de mise à zéro doit être réajusté après chaque changement de vitesse. Lors de la sélection du niveau ohm, essayez de sélectionner la valeur de résistance à mesurer proche de la lecture de résistance au centre du cadran pour améliorer la précision des résultats du test ; si la résistance est sur le circuit imprimé, l'une des pattes doit être soudée avant le test. Sinon, il y a d’autres dispositifs shunt dans la résistance et la lecture sera inexacte ! Lors de la mesure de la résistance d'une résistance, ne touchez pas les cordons de test et les broches de la résistance avec les doigts des deux mains respectivement pour éviter le shuntage de la résistance du corps humain et augmenter l'erreur ~
(2) Mesurez la valeur de la résistance à la terre
La mesure dite de la valeur de résistance à la terre consiste à utiliser le fil de test rouge du multimètre pour se connecter à la terre, et le fil de test noir à l'un des points du composant à mesurer, mesurer la valeur de résistance du circuit pour terre à ce point et comparez-la avec la valeur de résistance normale pour déterminer l'étendue du défaut. Lors de la mesure, la plage de résistance est réglée sur la plage R*1k. Lorsque la valeur de résistance du point mesuré est très différente de la valeur normale, cela signifie qu'il y a un défaut dans cette partie du circuit, comme une fuite du circuit du filtre, un circuit ouvert ou une résistance intégrée. Dommages au circuit intégré, etc. ~
(3) Mesure des transistors
Convertissez la plage du multimètre en plage ohm R*100 ou R*1K pour mesurer la diode. Les fichiers R*10 et R*10K ne peuvent pas être utilisés. Dans le premier cas, si une résistance est trop petite et l’autre trop grande, le courant traversant la diode sera trop important et la diode sera facilement endommagée. Dans ce dernier cas, la diode avec une tension de tenue inférieure se brisera facilement en raison de la tension interne plus élevée. Si la résistance mesurée n'est que de quelques centaines d'ohms à plusieurs milliers d'ohms (résistance directe), vous devez échanger les cordons de test rouge et noir, puis mesurer à nouveau. Si la valeur de la résistance n'est pas mesurée à ce moment-là, elle devrait être de quelques centaines de kiloohms (résistance inverse). résistance), indiquant que cette diode peut être utilisée. Lors de la mesure de la valeur de résistance directe, l'extrémité mesurée par le fil de test rouge est la cathode de la diode, et l'extrémité mesurée par le fil de test noir est l'anode de la diode ~ (caractéristiques de conduction unidirectionnelle de la diode) ~
En mesurant les valeurs de résistance directe et inverse, la qualité de la diode peut être vérifiée. Généralement, la résistance inverse doit être plusieurs centaines de fois supérieure à la résistance directe. En d'autres termes, plus la résistance directe est petite, mieux c'est, et plus la résistance inverse est grande, mieux c'est ~
(4) Mesure de la tension alternative
Nous pouvons utiliser la plage universelle de tension CC et la plage de tension CA pour mesurer respectivement les valeurs de tension CC et CA. Connectez ensuite le multimètre et le circuit testé en parallèle. Pour sélectionner la plage dans laquelle le pointeur du compteur dévie près des 2/3 de la pleine échelle. Si la tension sur le circuit ne peut pas être estimée, utilisez d'abord une large plage, puis utilisez une plage appropriée après une mesure précise. Cela peut empêcher le multimètre d'être endommagé en raison d'une tension excessive. Lorsque vous ne mesurez pas la tension continue, touchez le stylo rouge du multimètre au pôle positif du circuit à mesurer et touchez le stylo noir au pôle négatif du circuit. Ne faites pas l’inverse. Lors de la mesure de tensions relativement élevées, une attention particulière doit être portée à ces deux points. Tenez les cordons de test rouge et noir par leurs bords pour mesurer, ou fixez d'abord un cordon de test à une extrémité, puis touchez le point testé ~
(5) Quantité de mesure du transformateur de charge
Vous pouvez utiliser le réglage en ohms d'un multimètre pour faire une estimation préliminaire si le transformateur est bon ou mauvais lorsqu'il n'est pas alimenté. Tout d'abord, sélectionnez le multimètre sur R*10 et mesurez la valeur de la résistance CC de la bobine primaire du transformateur. Elle est généralement comprise entre quelques centaines d'ohms et plusieurs milliers d'ohms. Si la valeur mesurée est infinie, cela signifie que la bobine est cassée et ne peut pas être utilisée !
