Principes de mesure, types et étalonnage des compteurs d'éclairement
1. Principe de mesure du compteur d'éclairement :
Les cellules photovoltaïques sont des composants photoélectriques qui convertissent directement l'énergie lumineuse en énergie électrique. Lorsque la lumière frappe la surface de la cellule photovoltaïque au sélénium, la lumière incidente traverse le film mince métallique 4 et atteint l'interface entre la couche de sélénium semi-conductrice 2 et le film mince métallique 4, générant un effet photoélectrique sur l'interface. L'amplitude de la différence de potentiel générée a une certaine relation proportionnelle avec l'éclairement sur la surface réceptrice de lumière de la cellule photoélectrique. À ce moment, si un circuit externe est connecté, un courant circulera et la valeur du courant sera indiquée sur le microampèremètre avec lux (Lx) comme échelle. L'amplitude du photocourant dépend de l'intensité de la lumière incidente et de la résistance dans le circuit. Le compteur d'éclairement a un dispositif de décalage, de sorte qu'il peut mesurer un éclairement élevé ou un éclairement faible. Types de compteurs d'éclairement : 1. Compteur d'éclairement visuel : peu pratique à utiliser, faible précision, rarement utilisé 2. Compteur d'éclairement photoélectrique : le compteur d'éclairement à cellule photoélectrique au sélénium et le compteur d'éclairement à cellule photoélectrique au silicium sont couramment utilisés
2. Types de compteurs d'éclairement :
1. Compteur d'éclairement visuel : peu pratique à utiliser, peu précis, rarement utilisé

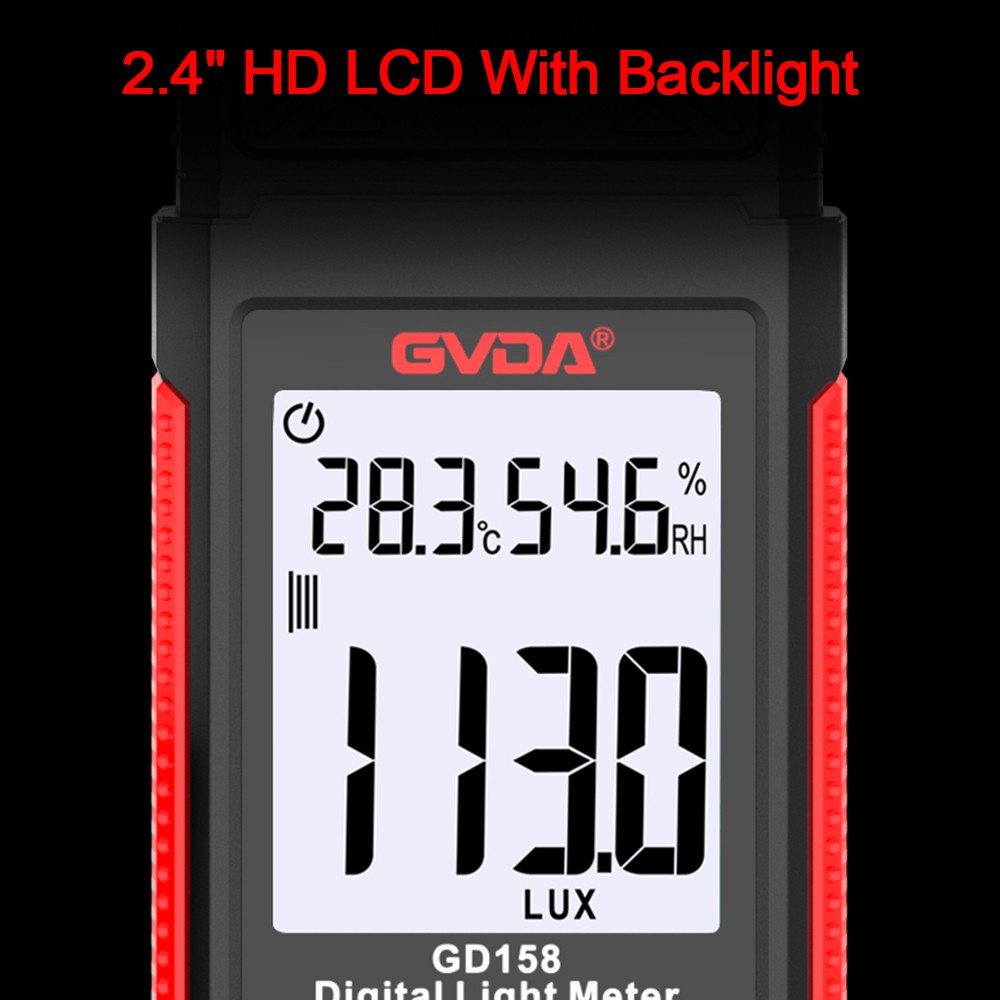

2. Compteur d'éclairement photoélectrique: compteur d'éclairement de cellule photoélectrique au sélénium couramment utilisé et compteur d'éclairement de cellule photoélectrique au silicium
La composition et les exigences d'utilisation du compteur d'éclairement photoélectrique :
1. Composition : microampèremètre, pommeau de levier de vitesse, réglage du point zéro, borne, cellule photoélectrique, filtre de correction V(λ), etc.
Cellule photoélectrique au sélénium (Se) ou cellule photoélectrique au silicium (Si) couramment utilisée, également appelée luxmètre
2. Conditions d'utilisation :
① Les cellules photovoltaïques utilisent des photocellules au sélénium (Se) ou des photocellules au silicium (Si) avec une bonne linéarité ; ils peuvent toujours conserver une bonne stabilité après un travail à long terme et avoir une sensibilité élevée; lorsque E est élevé, choisissez des photocellules à haute résistance interne, qui ont une faible sensibilité et une bonne linéarité, pas facilement endommagées par une forte lumière
② Il y a un filtre de correction V(λ) à l'intérieur, qui convient à l'éclairage de sources lumineuses avec différentes températures de couleur, et l'erreur est faible
③Ajoutez un compensateur d'angle cosinus (verre opalescent ou plastique blanc) devant la cellule photoélectrique car lorsque l'angle d'incidence est grand, la cellule photoélectrique s'écarte de la règle du cosinus
④ Le compteur d'éclairement doit fonctionner à température ambiante ou proche de la température ambiante (la dérive de la cellule photoélectrique change avec la température)
3. Étalonnage de l'éclairementmètre :
Principe d'étalonnage :
Laissez Ls irradier verticalement la cellule photoélectrique → E=I/r2, modifiez r pour obtenir la valeur du photocourant sous un éclairement différent et convertissez l'échelle actuelle en échelle d'éclairement en fonction de la relation correspondante entre E et i.
Méthode d'étalonnage :
À l'aide de la lampe standard d'intensité lumineuse, sous la distance de travail de la source lumineuse ponctuelle approximative, modifiez la distance l entre la cellule photoélectrique et la lampe standard, enregistrez les lectures de l'ampèremètre à chaque distance et calculez l'éclairement E par la loi du carré inverse de distance E=I/r2, puis calculer l'éclairement E par Ceci peut obtenir une série de valeurs de photocourant i avec un éclairement différent, et faire la courbe de changement du photocourant i et de l'éclairement E, qui est la courbe d'étalonnage de le compteur d'éclairement. A partir de là, l'étalonnage de l'éclairementmètre peut être effectué en divisant le cadran de l'éclairementmètre.
Facteurs affectant la courbe d'étalonnage :
La photocellule et le galvanomètre doivent être recalibrés lorsqu'ils sont remplacés ; le compteur d'éclairement doit être réétalonné après une période d'utilisation (généralement 1-2 fois en un an) ; le compteur d'éclairement de haute précision peut être calibré avec une lampe standard d'intensité lumineuse ; La plage d'étalonnage du compteur d'éclairement peut être modifiée à partir de la distance r, et différentes lampes standard peuvent également être sélectionnées, et un ampèremètre à petite plage peut être sélectionné.
