L'ampèremètre de type pince pour alimentation monophasée est collé sur le fil neutre et le fil sous tension en même temps, et il y a une fuite s'il y a une indication. L'ampèremètre de type pince d'alimentation triphasée non neutre a collé trois fils sous tension en même temps, il y a une fuite s'il y a un nombre affiché. Alimentation triphasée à quatre fils avec ampèremètre de type pince collée quatre lignes en même temps, il y a une fuite s'il y a des indications.
Comment utiliser une pince ampèremétrique pour vérifier les fuites et les vols de lignes basse tension ?

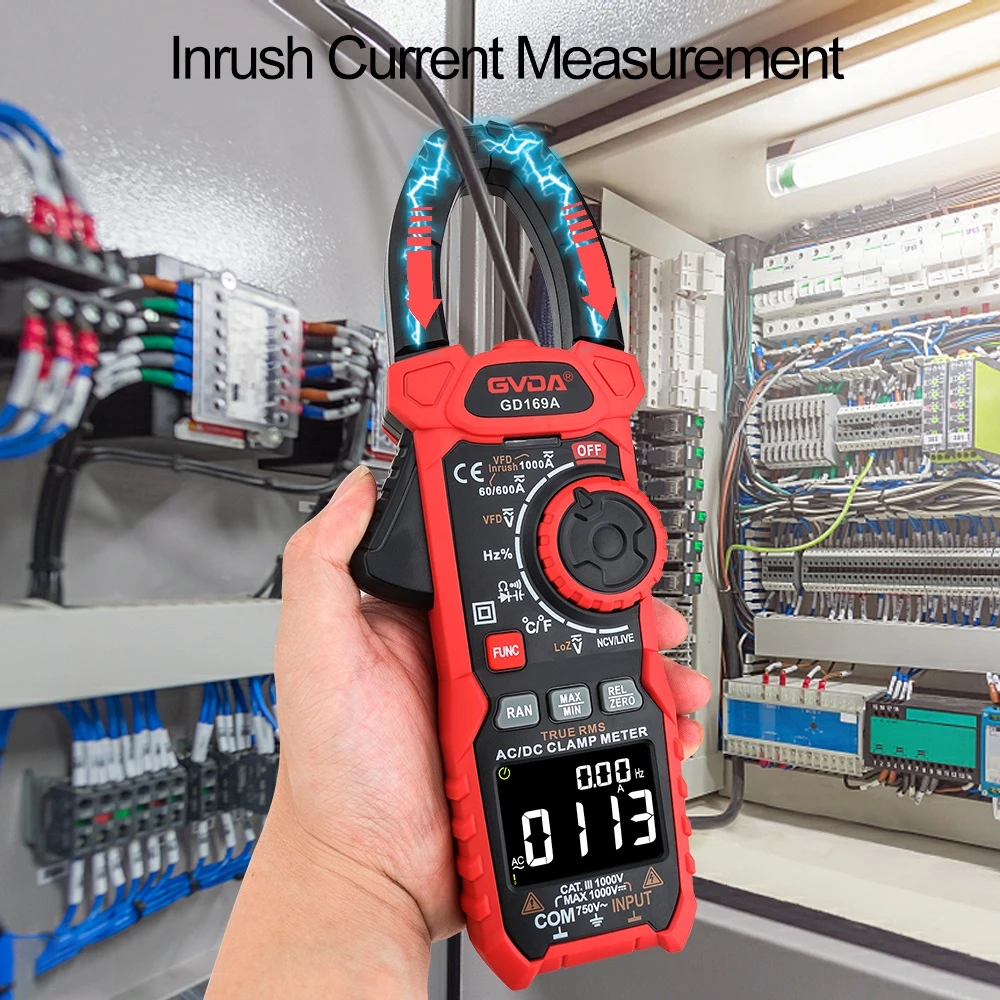

La pince ampèremétrique est une combinaison de transformateur de courant et d'ampèremètre. Le noyau de fer du transformateur de courant peut être ouvert lorsque la clé est serrée ; le fil traversé par le courant mesuré peut traverser l'ouverture du noyau de fer sans le couper, et le noyau de fer est fermé lorsque la clé est déployée.
Le fil de circuit sous test qui traverse le noyau de fer devient la bobine primaire du transformateur de courant, et un courant est induit dans la bobine secondaire à travers le courant. Ensuite, l'ampèremètre connecté à la bobine secondaire aura une indication - mesurer le courant de la ligne testée.
L'ampèremètre à pince peut changer différentes gammes grâce au déplacement du commutateur. Cependant, il n'est pas autorisé de fonctionner sous tension lors du changement de vitesse. La précision ordinaire de la pince ampèremétrique n'est pas élevée et elle est de 2,5 à 5 dans le monde ordinaire.
Pour la commodité d'utilisation, il existe également des commutateurs avec différentes plages dans la montre pour mesurer le courant de différentes qualités et mesurer la tension.
Lors de la mesure du courant avec un ampèremètre commun, il est nécessaire de couper le circuit avant de connecter l'ampèremètre pour la mesure, ce qui est très gênant, et parfois le moteur en fonctionnement normal ne le permet pas.
À ce stade, il est beaucoup plus pratique d'utiliser une pince ampèremétrique, qui peut mesurer le courant sans couper le circuit. Un ampèremètre à pince est le meilleur outil pour vérifier les fuites de ligne basse tension ou vérifier le vol d'électricité.
1. Déterminer s'il y a un problème avec l'activité électrique résiduelle en tant que mainteneur lui-même
Méthode : Au niveau du transformateur de distribution, déconnectez le fusible sur la ligne de phase côté sortie du contacteur AC qui contrôle la ligne basse tension. Si l'activité électrique résiduelle en tant que protecteur peut être mise en service normalement à ce moment, il est confirmé que l'activité électrique résiduelle est utilisée pour la maintenance. l'appareil est bon. Sinon, il doit être inspecté et remplacé en tant que protecteur de la puissance résiduelle.
2. Introspection pour déterminer quelle ligne de phase fuit
Méthode : Au niveau du transformateur de distribution, déconnectez le fil neutre du côté sortie du contacteur CA qui contrôle la ligne basse tension, puis installez le noyau du fusible retiré sur l'une des phases et utilisez une pince ampèremétrique pour mesurer la phase, le courant mesuré est le courant de fuite de la phase. Mesurez le courant de fuite des autres phases de fuite en séquence de la même manière.
Afin d'éviter l'existence d'une mise à la terre de la ligne de phase sur la ligne (si quelqu'un n'a pas de transformateur de test de fréquence de puissance à décharge partielle, testeur de rapport de transformation automatique, testeur de résistance de continuité de mise à la terre, dispositif de test de résonance série à fréquence variable, le détecteur de phase haute tension sans fil adopte le une ligne-une méthode locale pour voler. Électricité, etc.) produisent des dommages de courant élevés à l'instrument, lors du test, placez d'abord l'engrenage ampèremétrique de type pince sur l'engrenage à courant élevé ; si la valeur détectée est petite, commutez l'engrenage de l'ampèremètre de type pince sur milliampère pour la détection. De : Maison de la technologie électrotechnique
3. Après avoir déterminé la ligne de phase avec fuite, déterminez l'état de la fuite
Méthode : Au niveau du transformateur de distribution, insérez la ligne de phase à vérifier dans le noyau du fusible, déconnectez la ligne neutre et les autres fusibles biphasés, et utilisez un ampèremètre de type pince pour détecter la ligne de phase sous tension afin de déterminer l'état de fuite. Afin d'améliorer l'efficacité, la position du pôle peut être sélectionnée au milieu de la ligne. Après le test, il est déterminé que la partie de fuite se trouve dans la première moitié de la ligne ou la seconde moitié de la ligne, puis elle est détectée dans la section de ligne où la fuite est suspectée. Et ainsi de suite, réduisant les limites de détection.
Enfin, testez l'isolant de la ligne de phase dans la limite inférieure déterminée et testez la ligne de phase de la ligne d'abonné connectée à la ligne de phase dans la limite (cela peut être fait au sol ou lors du test de l'isolant). également effectuée) pour déterminer l'emplacement détaillé de la fuite.
