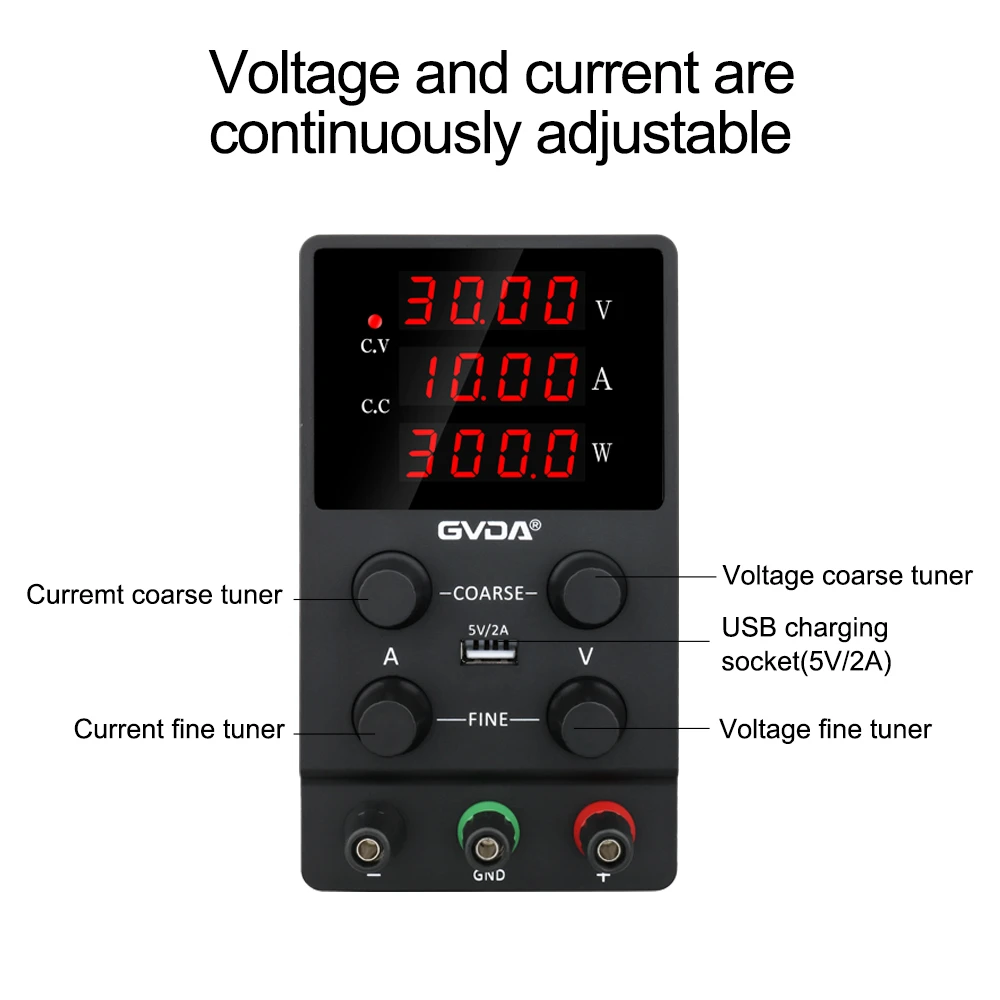

Spécification technique du régulateur de tension continue
Les indicateurs techniques de l'alimentation régulée CC peuvent être divisés en deux catégories : l'une est constituée des indicateurs caractéristiques, reflétant les caractéristiques inhérentes de l'alimentation régulée CC, telles que la tension d'entrée, la tension de sortie, le courant de sortie, la plage de réglage de la tension de sortie ; l'autre concerne les indicateurs de qualité, reflétant les forces et les faiblesses de l'alimentation régulée CC, notamment la stabilité, la résistance équivalente (résistance de sortie), la tension d'ondulation et le coefficient de température, etc.
1, les caractéristiques des indicateurs
(1) Plage de tension de sortie
Conditions de fonctionnement de l'alimentation régulée en courant continu conformes au fonctionnement normal de la plage de tension de sortie. La limite supérieure de cet indice est spécifiée par la tension d'entrée maximale et la différence minimale de tension entrée-sortie, tandis que sa limite inférieure est déterminée par la valeur de tension de référence à l'intérieur de l'alimentation régulée en courant continu.
(2) Différence de tension entrée-sortie maximale
Cet indice caractérise la différence de tension entrée-sortie maximale autorisée dans les conditions normales de fonctionnement de l'alimentation régulée en courant continu, et sa valeur dépend principalement de l'indice de tenue en tension du transistor de réglage à l'intérieur de l'alimentation régulée en courant continu.
(3) Différence minimale de tension d'entrée-sortie
Cet indice caractérise la différence minimale de tension d'entrée-sortie requise pour assurer les conditions normales de fonctionnement de l'alimentation CC.
(4) Plage de courant de charge de sortie
La plage de courant de charge de sortie est également connue sous le nom de plage de courant de sortie. Dans cette plage de courant, l'alimentation régulée en courant continu doit être en mesure de garantir la conformité aux indicateurs donnés dans la spécification.
2, indicateurs de qualité
(1) Taux de régulation de tension SV
Le taux de réglage de la tension est caractérisé par les performances du régulateur de tension d'alimentation régulée CC des indicateurs importants, également connus sous le nom de facteur de tension ou facteur de stabilité, qui caractérisent le moment où la tension d'entrée VI change dans la tension de sortie de l'alimentation régulée CC VO degré d'entrée stable La tension est généralement exprimée en unité de tension de sortie sous les tensions d'entrée et de sortie du changement relatif en pourcentage. La formule du taux de régulation de tension est présentée dans la figure 2-2-1.
(2) Taux d'ajustement actuel SI
Le taux d'ajustement du courant est un auto-indicateur majeur pour refléter la capacité de charge de l'alimentation régulée en courant continu, également connu sous le nom de facteur de stabilité du courant. Il caractérise lorsque la tension d'entrée est inchangée, l'alimentation régulée en courant continu en raison des changements de courant de charge (courant de sortie) provoqués par la fluctuation de la tension de sortie de l'inhibition de la capacité de modifier le courant de charge dans les conditions spécifiées du courant de charge. changement, généralement la tension de sortie de l'unité sous la tension de sortie de la valeur de changement de tension de sortie du pourcentage de l'alimentation régulée CC pour exprimer le taux de réglage actuel. La formule actuelle du taux d'ajustement est présentée dans la figure 2-2-2.
(3) Taux de rejet d'ondulation SR
Le taux de rejet d'ondulation reflète l'alimentation régulée CC du côté entrée de l'introduction de la capacité de suppression de tension du secteur, lorsque les conditions d'entrée et de sortie de l'alimentation régulée CC restent inchangées, le taux de rejet d'ondulation est souvent de crête à crête de tension d'ondulation d'entrée. et le rapport crête à crête de la tension d'ondulation de sortie, généralement exprimé en décibels, mais peut parfois aussi être exprimé en pourcentage ! ou directement exprimé comme un rapport des deux.
(4) Stabilité de la température K
La stabilité de la température de l'alimentation régulée CC intégrée est basée sur la plage de changement maximale de Ti de la température de fonctionnement de l'alimentation régulée CC spécifiée (Tmin inférieur ou égal à Ti inférieur ou égal à Tmax) Tension de sortie de l'alimentation régulée CC de la variation relative du pourcentage valeur. La formule de stabilité de la température est présentée dans la figure 2-2-3.
