Techniques pour résoudre les problèmes typiques avec les jauges d'épaisseur de revêtement

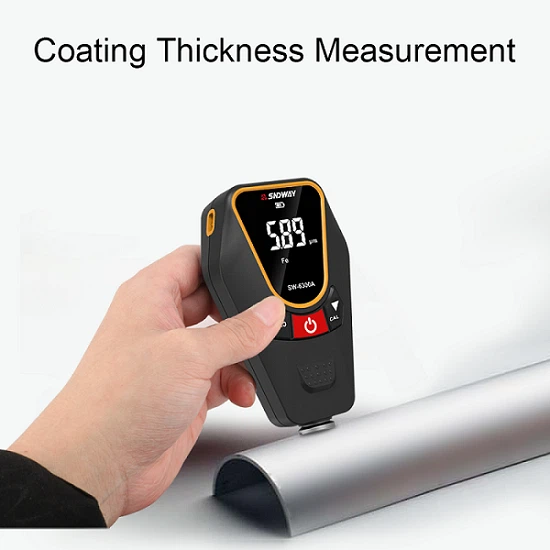

Une jauge d'épaisseur est en fait un instrument utilisé pour vérifier l'épaisseur d'un objet. Il est largement utilisé dans la mesure d'épaisseur de production industrielle. Ce type de jauge d'épaisseur de revêtement peut être grossièrement divisé en types suivants selon les différentes méthodes de mesure : jauges d'épaisseur radioactives qui utilisent les caractéristiques de pénétration des rayons -, des rayons - et des rayons y ; jauges d'épaisseur à ultrasons qui utilisent des changements de fréquence ultrasoniques Et la jauge d'épaisseur à courants de Foucault utilisant le principe des courants de Foucault ; il existe aussi des jauges d'épaisseur capacitives, etc.
De plus, l'utilisation de la technologie micro-ondes et laser pour fabriquer une jauge d'épaisseur en est encore à la période de recherche et de développement et de test. La jauge d'épaisseur de revêtement peut mesurer l'épaisseur de revêtements non magnétiques (tels que l'aluminium, le chrome, le cuivre, l'émail, le caoutchouc, la peinture, etc.) sur des substrats métalliques magnétiques (tels que l'acier, le fer, les alliages et l'acier magnétique dur, etc. ) et substrats métalliques non magnétiques Épaisseur du revêtement non conducteur (par exemple émail, caoutchouc, peinture, plastique, etc.) sur (par exemple cuivre, aluminium, zinc, étain, etc.). Il peut être utilisé non seulement pour des mesures précises en laboratoire, mais aussi pour des chantiers d'ingénierie. Il est largement utilisé dans la fabrication de métaux, l'industrie chimique, l'aérospatiale, la recherche et le développement scientifiques, etc. C'est un instrument d'inspection indispensable pour les entreprises afin d'assurer la qualité des produits, l'inspection et le contrôle des entreprises. .
UN, principe de fonctionnement Le compteur d'épaisseur de film adopte deux méthodes de mesure d'épaisseur de courant magnétique et de courant de Foucault, qui peuvent mesurer de manière non destructive l'épaisseur du revêtement non magnétique (tel que l'aluminium, le chrome, etc.) sur le substrat métallique magnétique (tel comme l'acier, le fer, l'alliage et l'acier magnétique dur, etc.), le cuivre, l'émail, le caoutchouc, la peinture, etc.) et l'épaisseur des revêtements non conducteurs (tels que : l'émail, le caoutchouc, la peinture, le plastique, etc.) sur substrats métalliques non magnétiques (tels que le cuivre, l'aluminium, le zinc, l'étain, etc.).
a) Méthode magnétique (tête de mesure de type F)
Lorsque la tête de mesure est en contact avec la couche de recouvrement, la tête de mesure et le substrat métallique magnétique forment un circuit magnétique fermé. En raison de l'existence de la couche de revêtement non magnétique, la réluctance du circuit magnétique change, et l'épaisseur de la couche de revêtement peut être déduite en mesurant le changement.
b) Méthode des courants de Foucault (tête de mesure de type N)
Utilisez un courant alternatif haute fréquence pour générer un champ électromagnétique dans la bobine. Lorsque la tête de mesure est en contact avec la couche de recouvrement, un courant de Foucault est généré sur le substrat métallique, et un effet de rétroaction est généré sur la bobine dans la tête de mesure. La couche de couverture peut être dérivée en mesurant l'amplitude de l'épaisseur de l'effet de rétroaction.
DEUX, défauts courants et méthodes de dépannage Les défauts de la jauge d'épaisseur de revêtement incluent principalement un affichage instable, de grandes erreurs de mesure et aucune donnée affichée à l'écran. Les facteurs qui conduisent à ces défaillances proviennent de l'instrument lui-même, des facteurs de la pièce à tester et de l'influence des êtres humains. Introduisons les méthodes pour éliminer ces échecs.
1. La valeur affichée est instable
Les facteurs qui conduisent à l'affichage instable de la jauge d'épaisseur de revêtement proviennent principalement de la particularité du matériau et de la structure de la pièce elle-même, par exemple si la pièce elle-même est un matériau magnétique. S'il s'agit d'un matériau magnétique, il faut choisir un instrument de mesure d'épaisseur de revêtement magnétique, si la pièce est conductrice, il faut choisir une jauge d'épaisseur de revêtement à courants de Foucault. De plus, la rugosité de surface et les fixations de la pièce mesurée sont également des facteurs importants qui font que l'instrument affiche des valeurs instables. La sonde de la jauge d'épaisseur est extrêmement sensible aux accessoires qui empêchent un contact étroit avec la surface de la couche de revêtement. Il faut s'assurer que la sonde est en contact direct avec la surface du revêtement. Par conséquent, la clé pour éliminer ce type de défaut est : enlever la poussière, les fines, la graisse et les produits de corrosion et autres fixations sur la surface de contact de la pièce testée avant la mesure, mais n'enlever aucun matériau de revêtement. De plus, lorsque le système est mis à zéro, la surface du substrat utilisé doit également être nettoyée et lubrifiée. Si vous pensez que l'erreur du résultat de la mesure est relativement importante, veuillez d'abord utiliser la feuille d'étalonnage en plastique équipée de l'instrument pour effectuer une série de tests. Si l'écart est loin de l'erreur admissible, il peut y avoir un problème avec l'instrument lui-même et il doit être renvoyé au fabricant pour réparation. La matrice appropriée n'a pas été sélectionnée lors de l'étalonnage du système. La facette de base est de 7 mm et l'épaisseur minimale est de 0,2 mm. Les mesures en dessous de cette condition critique ne sont pas fiables.
2. L'écran n'affiche pas les données
Le simple facteur est de vérifier si la puissance de la batterie est suffisante. Après avoir confirmé que la puissance de la batterie est suffisante, si la mesure n'affiche toujours pas la valeur, vous pouvez déterminer si la sonde et la connexion sont desserrées, déconnectées ou ont un mauvais contact, et si la batterie est corrodée après une fuite. Influencé par des facteurs tels que les composants électroniques de l'instrument. Dans le travail réel, l'éditeur a rencontré le phénomène de corrosion de la sonde par des produits chimiques en raison d'une mauvaise utilisation, ce qui fait que l'instrument n'affiche pas de données.
3. L'instrument lui-même tombe en panne
Les jauges d'épaisseur qui ont été en état de fonctionnement pendant une longue période sont très susceptibles d'avoir des chocs, des chutes et d'autres accidents, ou l'environnement de travail a des interférences de champ magnétique, ce qui provoquera des interférences et endommagera les composants électroniques à l'intérieur de l'instrument. , entraînant des données de mesure peu fiables de l'instrument, un affichage des données brouillé à l'écran et même une incapacité à démarrer la machine, etc. Par conséquent, il est recommandé de s'assurer que l'instrument est utilisé et conservé par une personne spéciale autant que possible, et renvoyé à l'usine pour réparation à temps lorsqu'un défaut se produit, et il n'est pas permis de démonter la machine pour inspection sans autorisation.
Par conséquent, lorsque vous utilisez la jauge d'épaisseur pour mesurer, faites attention aux points suivants :
(1) Lors de la mesure, veillez à maintenir la tête latérale droite avec la surface de test.
(2) Maintenez la pression stable pendant la mesure, sinon la lecture de la mesure sera affectée.
(3) Lors de la réalisation de l'essai, il convient de noter que le magnétisme du métal et la rugosité de surface du substrat en feuille standard doivent être similaires à ceux de l'éprouvette.
(4) Lors de la mesure, faites attention à l'influence de la courbure de l'éprouvette sur la mesure. Par conséquent, il n'est pas fiable de mesurer sur la surface de l'éprouvette incurvée.
(5) Avant de mesurer, veillez à ce que d'autres équipements électriques autour génèrent un champ magnétique. Si tel est le cas, cela interférera avec la jauge d'épaisseur de la méthode de mesure d'épaisseur magnétique.
(6) Faites attention à l'épaisseur critique du métal de base lors de l'exécution du test. Si elle est supérieure à cette épaisseur, la mesure ne sera pas affectée par l'épaisseur du métal de base.
