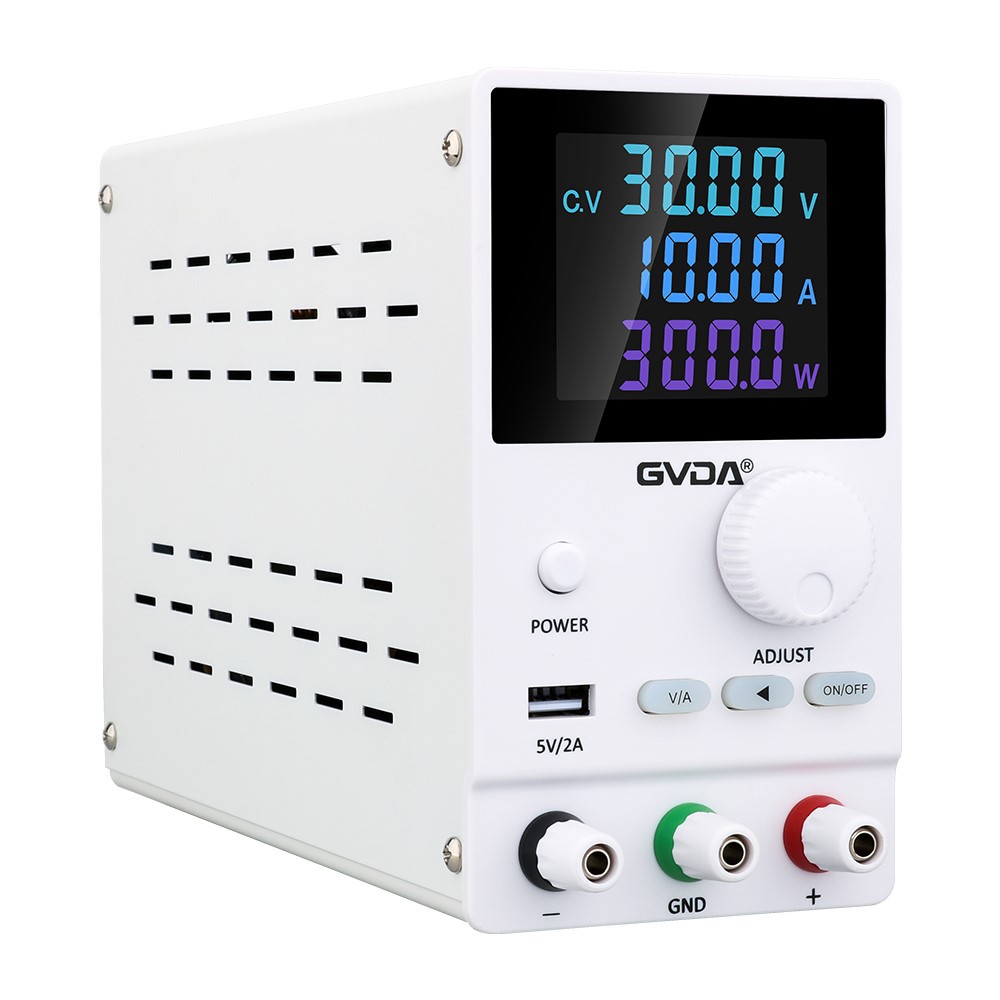

Méthode de test pour l'efficacité de l'alimentation CC programmable
Notre travail et notre vie sont indissociables de l’alimentation CC, et l’alimentation CC programmable en fait partie. Lors de la conception d'une carte prototype d'alimentation CC programmable et du processus de débogage de l'alimentation CC programmable, les ingénieurs en alimentation CC programmable peuvent évaluer avec précision la puissance et l'efficacité. Localisez les principaux points de perte de puissance, remplacez des composants ou modifiez la topologie pour améliorer l'efficacité de l'alimentation CC programmable. Alors, quelles sont les méthodes de test de l’efficacité des alimentations CC programmables ?
Test de la qualité de l'alimentation CC programmable en entrée
Étant donné que les formes d'onde de tension et de courant d'entrée ne sont pas exactement les mêmes, les tests de prototypes nécessitent de tester la qualité de l'alimentation CC programmable d'entrée.
Pendant la phase de débogage de la conception d'une alimentation CC programmable, un oscilloscope doit être utilisé pour capturer et analyser les signaux. Comment pouvons-nous utiliser un oscilloscope et des sondes de tension et de courant pour améliorer la précision et la stabilité des tests ?
Mesures de composants actifs : appareils de commutation
Les circuits de commutation à transistor consomment généralement un maximum d'énergie pendant le processus de commutation, car les parasites du circuit empêchent l'appareil de commuter immédiatement. La « perte au démarrage » fait référence à l'énergie perdue lorsque l'appareil de commutation passe de ON à OFF, et la « perte au démarrage » fait référence à l'énergie perdue lorsque l'appareil de commutation passe de OFF à ON.
Mesures de composants passifs : composants magnétiques
Les composants passifs sont des composants qui n’amplifient ni ne commutent les signaux. Les alimentations CC programmables utilisent une gamme complète de composants passifs tels que des résistances et des condensateurs, mais du point de vue des mesures, l'accent est mis principalement sur les composants magnétiques (dispositifs magnétiques), en particulier les inductances et les transformateurs. Les inducteurs et les transformateurs sont constitués d’un noyau de fer entouré de plusieurs tours de fil de cuivre. L'impédance de l'inductance augmente avec la fréquence, bloquant davantage les fréquences élevées que les fréquences inférieures. Elle convient donc au filtrage de l'entrée et de la sortie de courant de l'alimentation CC programmable. Certaines des mesures qui aident à déterminer les performances des alimentations CC programmables.
