La conception et le fonctionnement d'un sonomètre

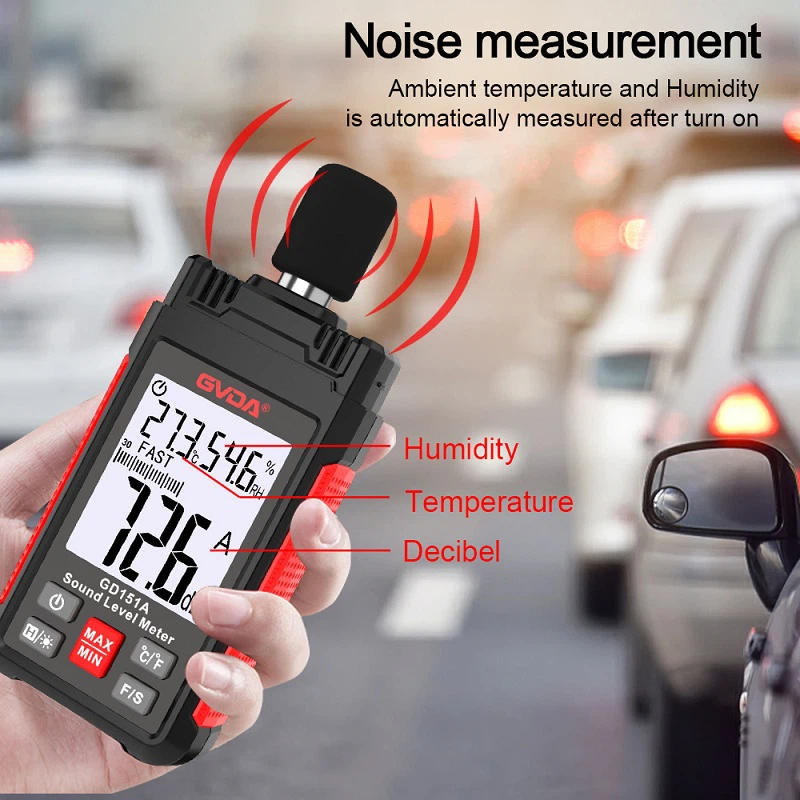

Un sonomètre se compose généralement d'un microphone, d'un amplificateur, d'un atténuateur, d'un réseau de pondération, d'un détecteur et d'un indicateur.
①Microphone : un élément transducteur qui convertit un signal acoustique (pression acoustique) en un signal électrique (tension). Il existe des microphones à cristal, des microphones électriques et des microphones à électret. Les microphones à condensateur présentent les avantages d'une large plage dynamique, d'une réponse en fréquence plate, d'un faible changement de sensibilité, d'une stabilité à long terme, etc., et sont principalement utilisés dans les sonomètres de précision et les sonomètres standard.
② Amplificateur : amplifie le signal électrique le plus faible. L'amplificateur utilisé dans le sonomètre nécessite une impédance d'entrée élevée et une faible impédance de sortie, une plage dynamique raisonnable, une petite distorsion linéaire et une plage de fréquences pour répondre aux besoins. Comprend un amplificateur d'entrée et un amplificateur de sortie.
③Atténuateur : la plage du sonomètre est généralement de 25 à 130 dB, mais le détecteur et l'indicateur analogique n'ont pas une plage aussi large, de sorte que l'atténuateur est généralement utilisé pour atténuer le signal fort afin d'éviter de surcharger l'amplificateur. Les atténuateurs sont divisés en atténuateurs d'entrée et atténuateurs de sortie. Afin d'améliorer le rapport signal sur bruit, l'atténuateur d'entrée est situé avant l'amplificateur d'entrée et l'atténuateur de sortie est connecté entre l'amplificateur d'entrée et l'amplificateur de sortie. Afin d'améliorer le rapport signal sur bruit, l'atténuateur de sortie doit être réglé sur le fichier d'atténuation maximale lors de la mesure générale, et l'atténuateur d'entrée doit être réglé sur le fichier d'atténuation minimale en partant du principe que l'amplificateur d'entrée n'est pas surchargé, de sorte que le signal d'entrée et le bruit électrique de l'amplificateur d'entrée aient la même différence aussi grande que possible.
④ Réseau de pondération : conformément aux réglementations de la CEI, sélectionnez plusieurs courbes proches de la réponse en fréquence de l'oreille humaine au son, et concevez A. B． C． D Quatre réseaux de pondération standard. La courbe de réponse en fréquence du réseau pondéré A est à peu près équivalente à la courbe d'inversion de la courbe d'égale sonie de 40phon, de sorte que les bandes de fréquence moyenne et basse du signal électrique sont fortement atténuées, et la bande haute fréquence est également atténuée à un certain étendue. Le réseau de pondération B est approximativement équivalent à la courbe d'inversion de la courbe d'égale sonie de 70 phon, qui atténue le signal électrique principalement dans la bande des basses fréquences. Le réseau de pondération C équivaut à la courbe d'inversion de la courbe d'égale sonie de 100 phon, et a une réponse presque plate dans toute la gamme de fréquences audio, ce qui équivaut approximativement à la réponse de l'oreille humaine aux sons haute fréquence. par un. B． C． La lecture mesurée par le réseau de pondération D est appelée niveau sonore, et le niveau sonore est le niveau de pression acoustique après pondération en fréquence, qui doit être distingué du niveau de pression acoustique.
La réponse en fréquence pondérée A est compatible avec la sensibilité de l'oreille humaine aux sons avec une large gamme de fréquences, elle est donc plus couramment utilisée dans les mesures réelles. Les réseaux de pondération D sont couramment utilisés pour mesurer le bruit de l'aviation.
