La différence entre un multimètre et un oscilloscope dans la mesure des paramètres du circuit
En raison des besoins professionnels, j'ai utilisé à la fois un multimètre et un oscilloscope pour souder des circuits imprimés et déboguer des circuits. Pour être honnête, j'estime que j'ai plus de possibilités d'utiliser un multimètre qu'un oscilloscope dans mon travail quotidien. À moins qu'un problème ne puisse être résolu avec un multimètre, j'utilise un oscilloscope pour le résoudre. Généralement, j'ai deux types de multimètres sous la main, l'un est de type pointeur analogique et l'autre est numérique.
Multimètre à pointeur
Le multimètre à pointeur analogique est très génial pour certaines occasions spéciales. Par exemple, j'utilise souvent le multimètre à pointeur pour juger si la triode non marquée est de type PNP ou de type NPN. À ce stade, il est très pratique d'utiliser le multimètre à pointeur pour juger de la direction avant et arrière de la jonction PN de la triode et du degré de continuité de la triode ; Vous pouvez également utiliser un multimètre à pointeur pour déterminer la polarité et la qualité du drain (D), de la source (S) et de la grille (G) des transistors MOS ; Nous utilisons un multimètre à pointeur.

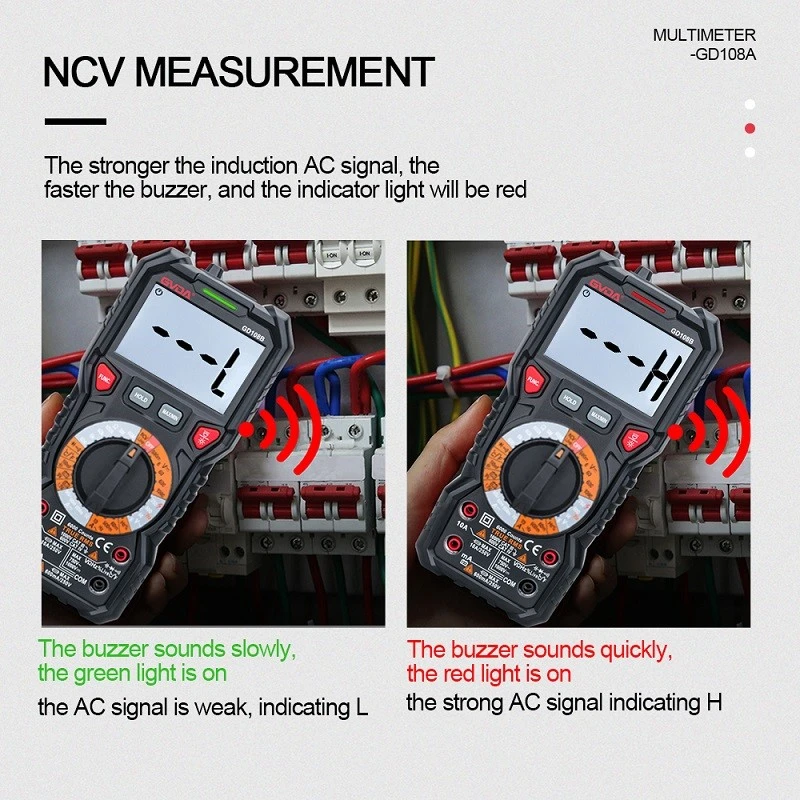

Multimètre digital
Un multimètre numérique est connu pour sa grande précision, sa lecture pratique des valeurs de mesure et sa forte capacité de surcharge. Lorsque je mesure la tension, le courant et la résistance sur un circuit imprimé, j'utilise souvent un multimètre numérique. En raison de la fonction de maintien d'un multimètre numérique lors de la mesure de tension et de courant, il est très pratique pour mesurer des lectures. Par conséquent, lors de la réparation et du débogage des circuits imprimés, ils sont souvent combinés en fonction de leurs « forces » respectives.
La fonction principale d'un oscilloscope
Nous venons de parler du travail que peut entreprendre un multimètre. Parlons maintenant d'un oscilloscope. Donnons un exemple inapproprié, un multimètre équivaut à un stéthoscope que les médecins portent souvent lors de leurs visites. Il est pratique à transporter mais a des fonctions limitées, telles que la mesure de la tension, du courant, de la résistance, du type de transistor, etc. L'oscilloscope, en revanche, est l'équivalent d'un appareil tomodensitométrique dans un hôpital, avec des fonctions puissantes qui peuvent être vérifiées sur n'importe quelle partie du corps humain, mais il est coûteux. L'oscilloscope utilisé par nos techniciens de maintenance électronique est donc similaire à cet instrument. En termes de types d’oscilloscopes, il existe généralement deux types, l’un est un oscilloscope analogique et l’autre est un oscilloscope numérique. Leur caractéristique commune est qu'ils peuvent non seulement mesurer la tension et le courant du circuit, mais également mesurer la forme d'onde, la phase, la période, la fréquence et de nombreux autres paramètres du circuit imprimé. De ce point de vue, les « compétences » de l’oscilloscope sont plus polyvalentes.
Surtout dans les circuits numériques, lors de la capture de signaux transitoires « éphémères », l'oscilloscope est un assistant puissant, avec un temps de « capture » allant jusqu'à quelques millisecondes et une fréquence de « capture » allant jusqu'à des centaines de mégahertz.
