La méthode de jugement de l'enroulement avant et du rembobinage avec un multimètre
Pour un bobinage rotorique à réparer, il est impossible de voir à l'oeil nu si la tête tordue d'un composant est tordue sur l'encoche gauche ou sur l'encoche droite. Il doit être jugé en mesurant la résistance avec un fichier de résistance multimètre R×1Ω. La méthode de fonctionnement spécifique est la suivante :
Trouvez la dernière bobine incrustée à l'œil nu (le signe est que les deux extrémités de cette bobine ne sont pas pressées par d'autres bobines). Il existe deux bobines de ce type pour le double enroulement et une seule bobine de ce type (élément de surface) pour un enroulement superposé.
Utilisez un couteau à papier peint pour gratter la couche isolante au milieu de l'extrémité de cet élément de surface, et la zone pour gratter la peau isolante est légèrement plus grande.

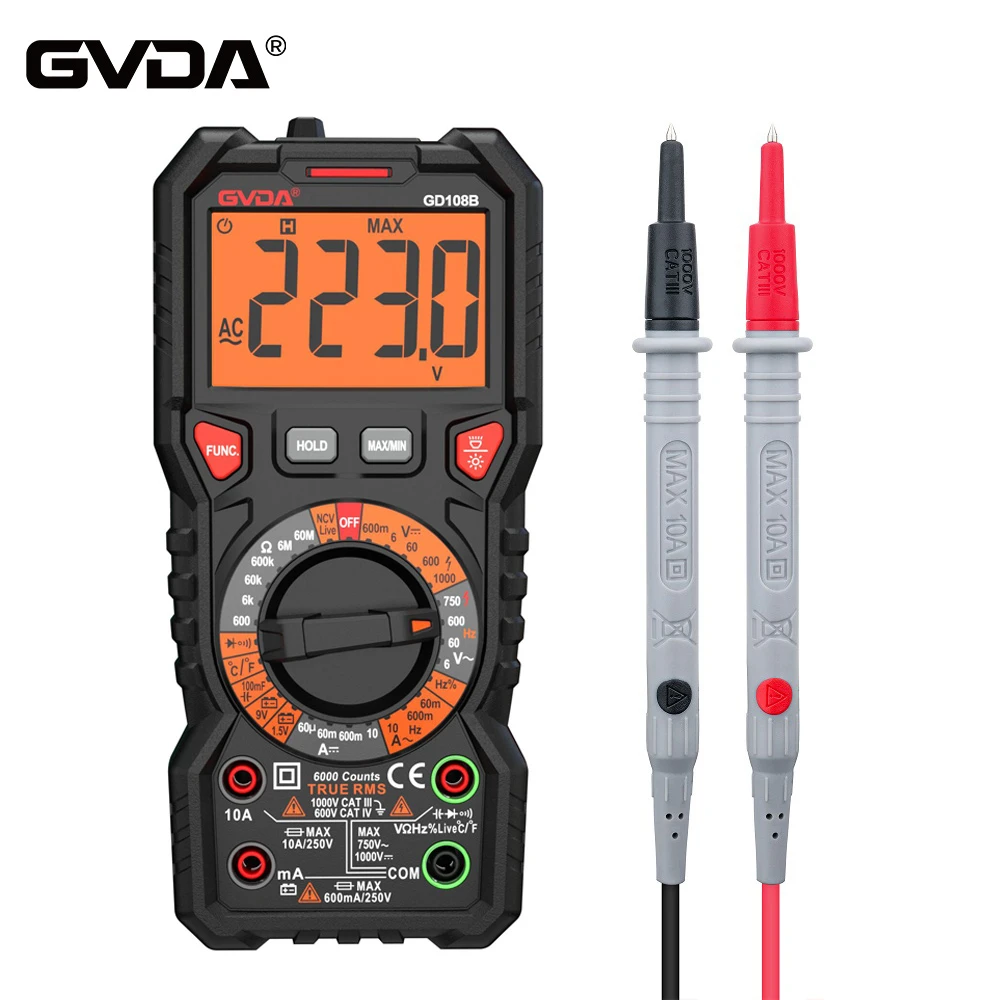

Tournez le multimètre au niveau de résistance R × 1Ω, un fil de test est en bon contact avec la couche d'isolation grattée et l'autre fil de test est en contact avec la pièce de commutateur correspondant à la fente droite du composant (la pièce de commutateur correspondant à la ligne médiane de la fente est de gauche à droite. Chaque 3 pièces), une valeur de résistance minimale sera mesurée. Ensuite, dans le segment de collecteur correspondant à la fente droite du composant (le segment de collecteur correspondant à la ligne médiane de la fente est à moins de 3 pièces à gauche ou à droite), et une valeur de résistance minimale sera également mesurée. En comparant les deux valeurs de test, la position où le plus petit cordon de test est placé (près de la fente droite ou gauche) est la position torsadée de l'élément. Si la torsion est tordue vers l'encoche gauche, l'enroulement vers l'avant est utilisé; si la torsion est tordue vers la bonne encoche, l'enroulement inverse est utilisé.
Lors de l'intégration de nouveaux composants, il doit être désintégré conformément aux exigences de l'enroulement direct ou de l'enroulement inverse.
【Petite expérience】
Après la mesure, il est préférable de trouver un autre composant et de le mesurer à nouveau selon la méthode ci-dessus. Les résultats des deux temps sont cohérents, indiquant que le jugement est exact.
Pendant le test, lorsque les composants sur la surface n'ont pas de valeur de résistance deux fois ou que la taille ne peut pas être comparée, un autre composant doit être trouvé pour la mesure. Lorsque les composants sur la surface ne parviennent pas à mesurer, d'autres composants peuvent également être utilisés pour mesurer.
Lorsque l'extrémité du composant testé gratte la couche isolante avec un couteau à papier peint, il peut être gratté n'importe où, mais la zone grattée ne doit pas être trop petite. L'endroit à gratter devrait être plus de fil émaillé. Lorsque le stylo multimètre touche le point de changement, afin de mesurer plus précisément, il est préférable de placer le stylo de test horizontalement et d'entrer en contact avec le point de changement autant que possible.
