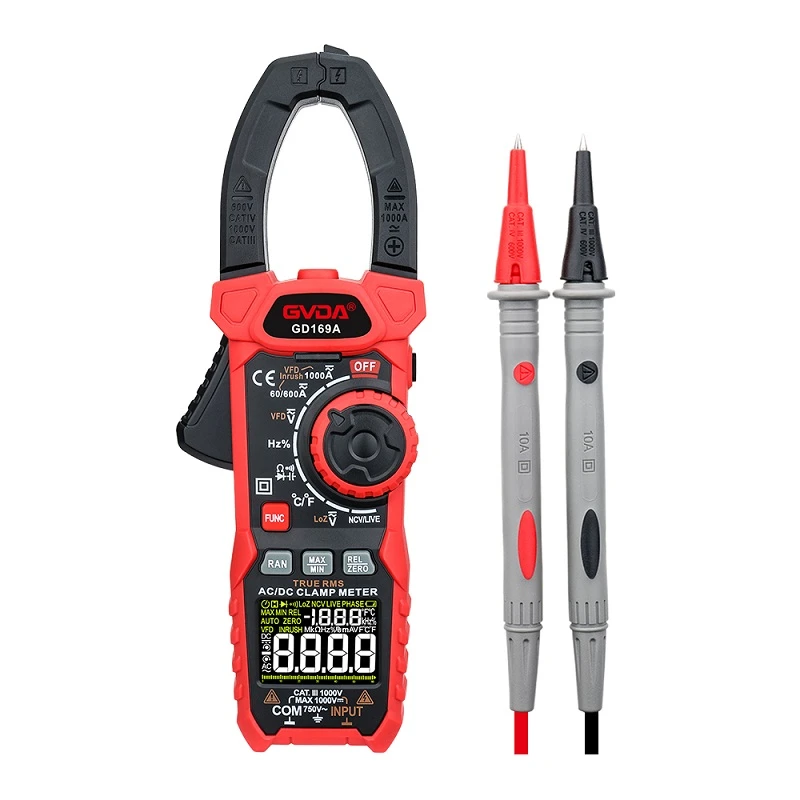

La méthode de mesure du courant de fonctionnement du moteur avec la pince multimètre
La pince ampèremétrique mesure le courant de fonctionnement du moteur, qui est généralement inférieur au courant nominal. Seul le courant du moteur sous charge nominale est le courant nominal.
En mesurant le courant de chaque phase du moteur en fonctionnement, on peut juger si le moteur est surchargé (le courant mesuré dépasse la valeur du courant nominal), s'il y a un problème à l'intérieur du moteur ou de la tension d'alimentation, c'est-à-dire si le déséquilibre du courant triphasé dépasse la limite de 10 % .
1. Sélectionnez correctement le niveau de tension de la pince ampèremétrique, vérifiez si son isolation d'apparence est bonne, si elle est endommagée, si le pointeur oscille de manière flexible, si les mâchoires sont rouillées, etc. Estimez le courant nominal en fonction de la puissance du moteur à sélectionner la portée du compteur.
2. Lors de la mesure, il peut être mesuré une fois pour chaque phase ou une fois pour trois phases. Étant donné que la somme des phaseurs du courant triphasé est nulle, le nombre sur le compteur doit être égal à zéro lorsque la mesure triphasée est effectuée une fois.
3. Lorsqu'il y a deux fils de phase dans la mâchoire, la valeur affichée sur le compteur est la valeur actuelle de la troisième phase.
