Le principe d'un module d'alimentation à découpage haute fréquence

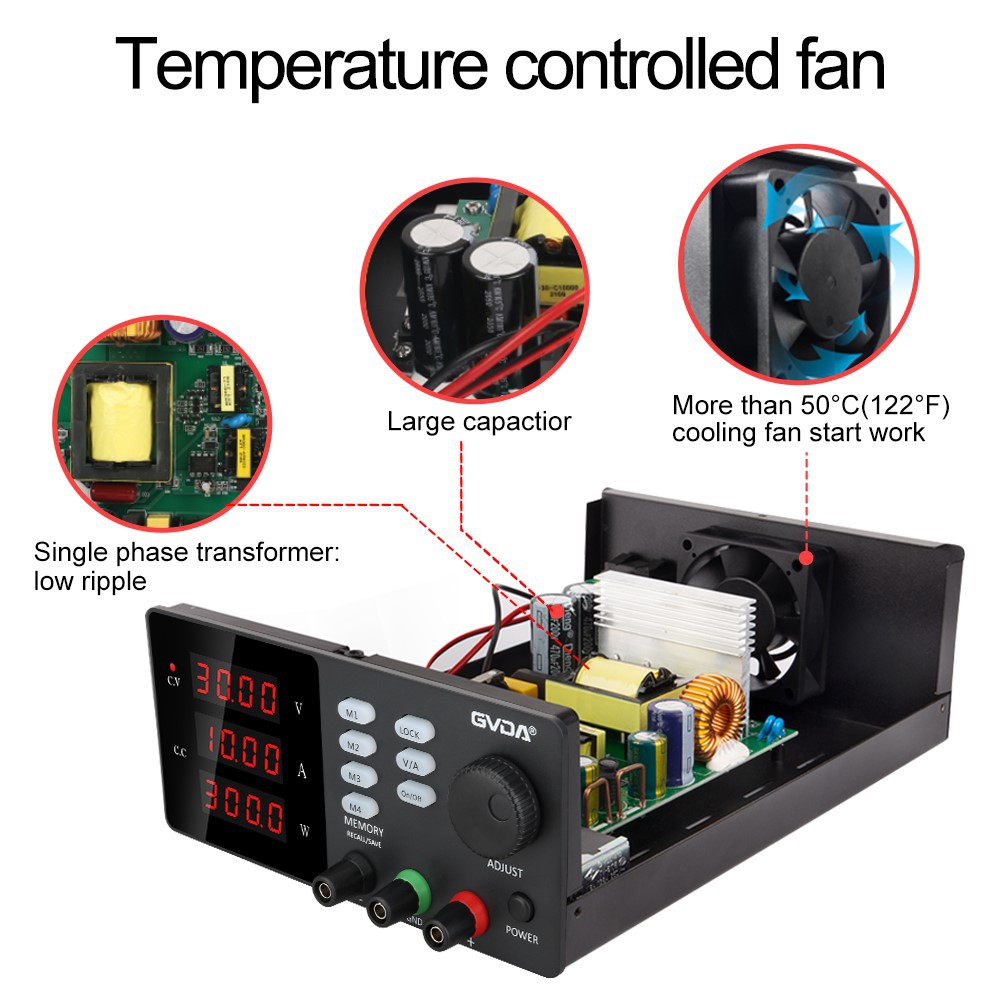

Le module d'alimentation à découpage haute fréquence est composé d'un grand nombre de résistances, de condensateurs, de dispositifs électroniques de puissance, etc. Conformément à certains circuits, dans le processus de conversion de puissance, il produit toujours une certaine quantité de perte de puissance, et la perte de puissance est généralement émis sous forme de chaleur, de sorte que la température du module de puissance augmente. Une augmentation excessive de la température sur la durée de vie du module a un impact important : plus la température de fonctionnement du module est élevée, plus les performances et la fiabilité sont faibles, plus la durée de vie est courte. Par conséquent, en plus d'assurer une grande fiabilité du circuit, il faut également choisir le mode approprié de dissipation thermique, réduire efficacement l'augmentation de la température du module d'alimentation à découpage haute fréquence pour garantir sa durée de vie. Actuellement utilisé dans le système d'alimentation électrique DC du module d'alimentation à découpage haute fréquence, l'utilisation principale du refroidissement par air forcé et du refroidissement naturel des deux modes de dissipation thermique.
Caractéristiques du module d'alimentation à découpage haute fréquence
1, haute efficacité: réalisez pleinement la commutation de tension nulle et de courant nul dans la plage de charge complète, assurez-vous que le tube de commutation n'a pas de pointe d'arrêt, le courant est une onde sinusoïdale pure, la perte de commutation est très faible; la contrainte de tension du redresseur de sortie est très faible, pas de courant inverse.
2, petit volume : l'efficacité du transducteur est très élevée, par rapport au schéma de topologie d'alimentation à découpage pWM traditionnel, le volume du dissipateur thermique peut être réduit de moitié.
3, haute fiabilité: grâce à l'utilisation d'une conception d'optimisation de processus de pointe nationale, de mesures de protection et d'alarme parfaites et de la sélection de dispositifs importés de haute qualité et hautement fiables, pour obtenir la combinaison parfaite de faibles interférences électromagnétiques.
4, longue durée de vie : en raison de la basse température, peut retarder considérablement la vitesse de vieillissement des composants, améliorant ainsi le cycle de vie du produit ;
Principe du module d'alimentation à découpage haute fréquence
Le module de commutation haute fréquence adopte la technologie pFC passive et la technologie avancée de contrôle de modulation de largeur d'impulsion (pWM), ce qui améliore encore l'efficacité du module et réduit les harmoniques. Le module adopte un mode d'entrée équilibré triphasé à trois fils 380VAC, il n'y a pas de perte de courant à mi-fil. L'entrée CA du module via le circuit de suppression de pointes et le circuit d'absorption EMI, via le circuit de filtre redresseur à pont complet, sera une rectification de tension alternative triphasée pour une tension continue pulsée, par le convertisseur de modulation de largeur d'impulsion haute fréquence converti en onde carrée haute fréquence. tension, puis par le circuit de filtre redresseur de sortie, pour obtenir une tension et un courant de sortie stables, dans la tension du réseau et les changements de charge, circuit de réglage de rétroaction, circuit de modulation de largeur d'impulsion de contrôle pour ajuster la largeur d'impulsion, rendre la tension et le courant de sortie stables , et rend la tension et le courant de sortie stables, et réduit encore davantage l'efficacité du module. Lorsque la tension du réseau et la charge changent, le circuit de réglage de rétroaction contrôle le circuit de modulation de largeur d'impulsion et ajuste la largeur d'impulsion pour maintenir la tension et le courant de sortie stables.
Mesures anti-poussière pour le module d'alimentation à découpage haute fréquence
Circuit imprimé du module d'alimentation à découpage haute fréquence sur la formation de poussière, un ventilateur pompé dans la poussière, le second est l'adsorption électrostatique. Afin d'éviter la poussière, certains modules d'alimentation à découpage ont été nettoyés comme suit :
L'utilisation d'un cache-poussière : installé dans le cache-poussière d'entrée d'air du module, peut jouer un certain rôle dans la poussière, mais doit être nettoyé fréquemment, sinon le cache-poussière sur les trous de ventilation est facilement bloqué et affecte l'effet de ventilation et de refroidissement. Cette méthode ne convient pas aux sous-stations sans service.
Adopter un refroidissement naturel : peut éviter l'inhalation de poussière par le ventilateur, mais pour les besoins de refroidissement, il faut ouvrir le module sur de nombreux trous de refroidissement, de sorte que le problème d'adsorption électrostatique de la poussière ne puisse toujours pas être résolu.
