Le principe de la pince ampèremétrique

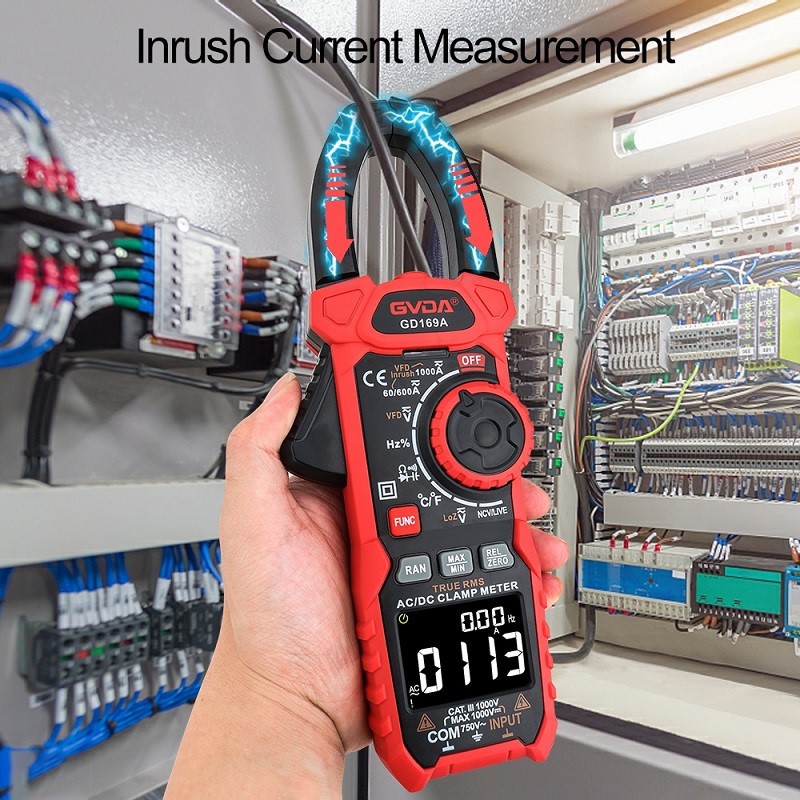

La pince ampèremétrique se compose principalement d'un transformateur de courant et d'un ampèremètre, utilisés pour détecter le courant du circuit lorsque le circuit est fermé. Il dispose de plusieurs fonctions telles que l'arrêt automatique, la conservation des données, la résistance/le bourdonnement et la mise à zéro automatique ;
Et sa simplicité d'utilisation et sa portabilité pratique, en particulier sa caractéristique de ne pas avoir besoin de déconnecter le circuit, en font un instrument de détection nécessaire dans certaines situations.
Précautions d’utilisation des pinces ampèremétriques :
1. Lors de la mesure de courants inférieurs à 5A, il est recommandé d'utiliser des mesures circulaires pour rendre les résultats de mesure plus précis ;
2. Assurez-vous que les mâchoires sont propres et intactes pour éviter que la saleté et d'autres facteurs n'affectent les résultats de mesure ;
3. Essayez de placer le fluide de mesure de charge au centre des mâchoires autant que possible ;
4. Il n'est pas permis d'utiliser une pince ampèremétrique pour mesurer le courant des fils exposés, afin d'éviter les chocs électriques, les courts-circuits et d'autres phénomènes.
5. Si un bruit électromagnétique est entendu des mâchoires pendant la mesure, ou s'il y a une légère vibration dans la main tenant la pince ampèremétrique, cela indique que l'extrémité des mâchoires n'est pas étroitement connectée ou qu'il peut y avoir des taches de rouille ou de la saleté. . Il doit être nettoyé immédiatement, sinon cela entraînerait des mesures inexactes.
6. Il n'est pas possible de modifier la plage lors d'une mesure avec courant. Le courant doit être déconnecté avant de changer la plage, sinon la pince ampèremétrique est susceptible d'être endommagée et le personnel de mesure n'est pas en sécurité.
Principe de la pince ampèremétrique :
La pince ampèremétrique utilise le principe de fonctionnement de l'inductance mutuelle. Lorsque la clé est serrée, le noyau de fer du transformateur de courant s'ouvre et le courant mesuré circule à travers l'espace du noyau de fer. Une fois la clé relâchée, le noyau de fer se ferme, complétant ainsi la fixation du fil mesuré.
Pendant le processus de détection, le fil passant à travers le noyau de fer est considéré comme la bobine primaire du transformateur de courant, et le courant circulant à travers la bobine primaire induit également le courant dans la bobine secondaire ;
Et connecté à son côté secondaire se trouve un ampèremètre, de sorte que l'amplitude du courant mesuré dans le fil primaire peut être obtenue en affichant la lecture sur l'ampèremètre.
