Les étapes pour mesurer si un circuit est connecté ou non à l'aide d'un multimètre.
Étape 1 : Travail de préparation
Semblable à la mesure du courant, assurez-vous d'abord que le circuit ou la ligne à tester est dans un état ouvert et prenez les mesures de protection nécessaires, telles que débrancher l'alimentation électrique ou allumer l'interrupteur correspondant.

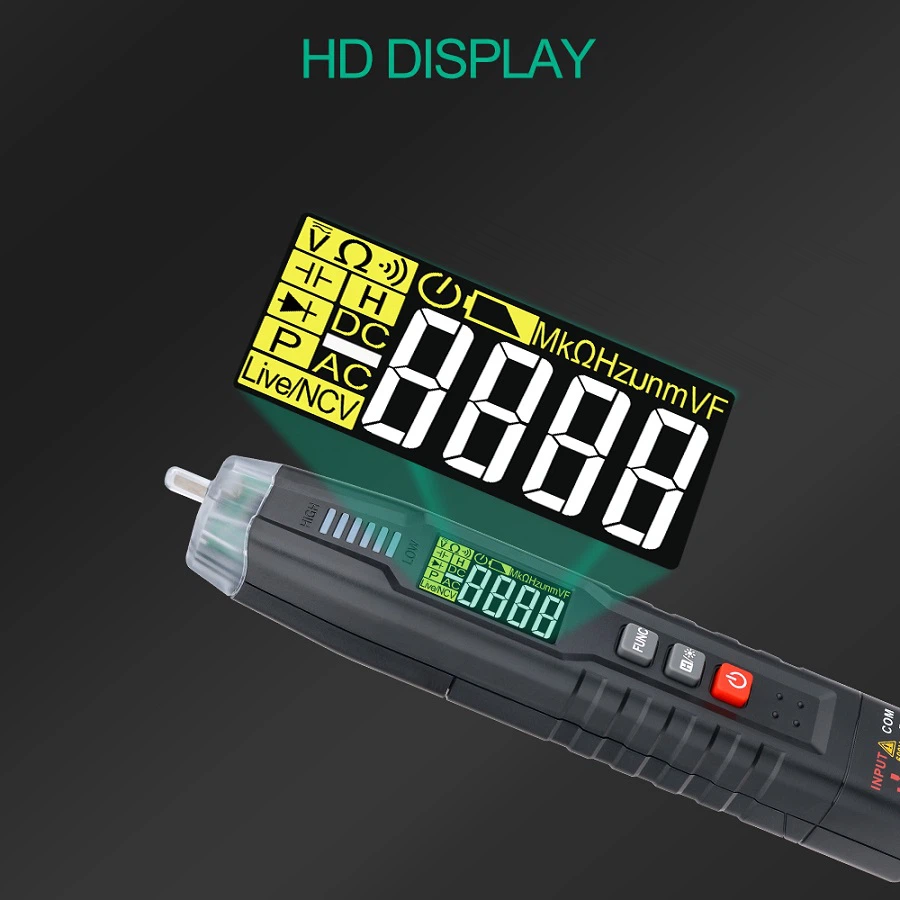

Étape 2 : Sélectionnez le mode
Réglez le bouton de sélection du multimètre sur le mode de mesure de résistance, généralement l'engrenage marqué de Ω. Dans ce mode, le multimètre peut mesurer la valeur de résistance du circuit ou de la ligne.
Étape 3 : Connectez les fils
Touchez les deux sondes du multimètre respectivement aux deux broches (ou deux points de test) de la ligne à tester. Un contact se trouve sur la borne de test connectée par le câble noir et l'autre contact se trouve sur la borne de test connectée par le câble rouge. Assurez-vous de bien tenir les sondes pour assurer un bon contact.
Étape 4 : Lire la valeur de résistance
Attendez quelques secondes. Une fois le pointeur ou l'affichage numérique du multimètre stabilisé, vous pouvez lire la valeur de résistance mesurée. Si un multimètre numérique est utilisé, la valeur de la résistance sera directement affichée sur le compteur ; si un multimètre analogique est utilisé, vous devez observer attentivement la position du pointeur pour garantir une lecture précise.
Étape 5 : évaluer la connectivité
Déterminez si la ligne n'est pas obstruée en fonction de la valeur de résistance mesurée. Si la valeur de résistance mesurée est proche de zéro, cela indique que la ligne n'est pas obstruée ; si la valeur de résistance mesurée est très grande ou infinie (affichée comme ∞), cela indique que la ligne n'est pas connectée.
Il convient de noter que lorsque vous utilisez un multimètre pour mesurer la connectivité d'une ligne, il peut y avoir d'autres composants ou pièces dans le circuit, et les valeurs de résistance de ces pièces affecteront également les résultats de mesure. Par conséquent, avant de mesurer, nous devons comprendre la structure globale du circuit pour comprendre et interpréter correctement les résultats de mesure.
