L'utilisation et les précautions du multimètre et de l'oscilloscope
(1) Multimètre à pointeur
(1) Réglage mécanique de la position zéro : Avant utilisation, vérifiez si le pointeur est en position zéro. Si ce n'est pas le cas, ajustez le dispositif de réglage de la position zéro pour ajuster le pointeur à la position zéro.

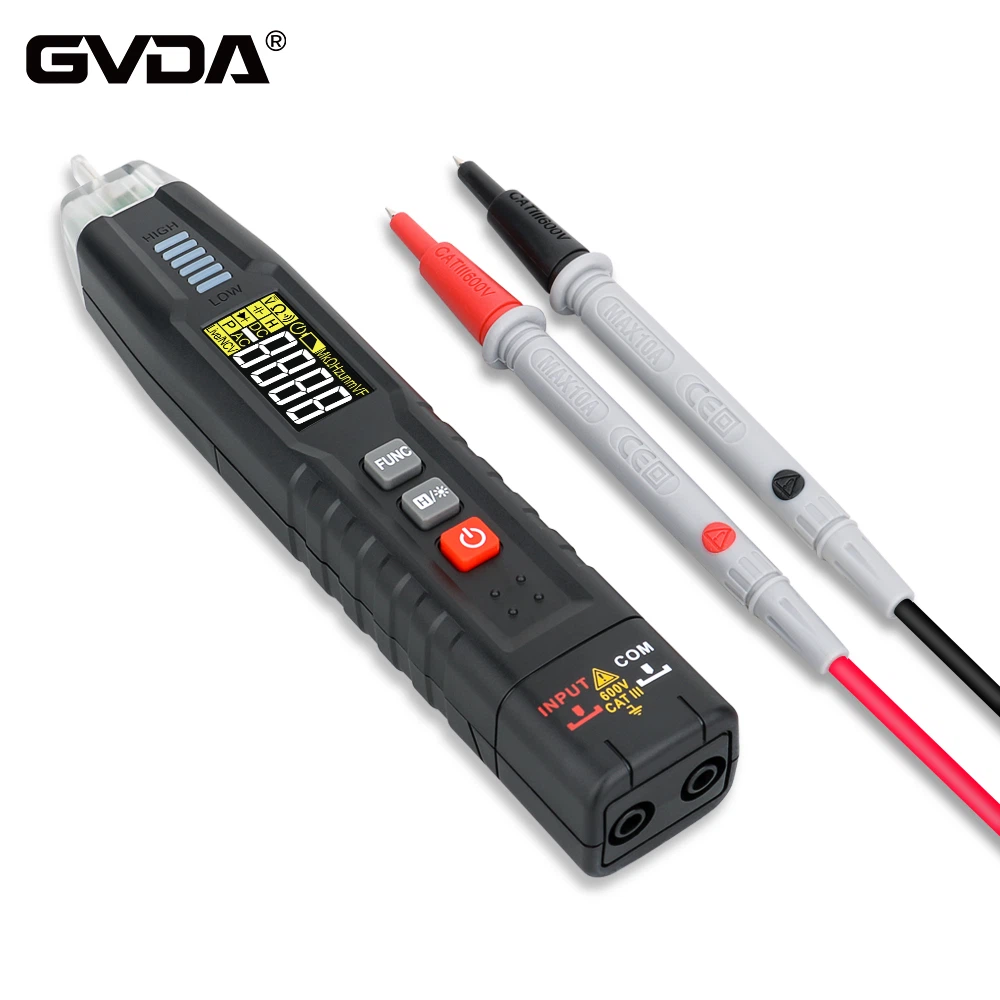

(2) Connectez correctement la sonde : la sonde rouge doit être insérée dans la prise marquée "+" et la sonde noire doit être insérée dans la prise marquée "-". Lors de la mesure du courant continu et de la tension continue, la sonde rouge est connectée au pôle positif de la tension et du courant mesurés, et la sonde noire est connectée au pôle négatif.
Lorsque vous utilisez l'engrenage ohm "Ω" pour déterminer la polarité d'une diode, il est important de noter que la prise "+" est la borne négative de la batterie à l'intérieur du compteur, et la prise "-" est la borne positive du batterie à l'intérieur du compteur.
(3) Lors de la mesure de la tension, le multimètre doit être connecté en parallèle avec le circuit testé ; Lors de la mesure du courant, déconnectez le circuit testé et connectez un multimètre en série dans le circuit testé. Attention : lors de la mesure du courant, la taille du courant mesuré doit être estimée et la plage correcte doit être sélectionnée. Le fusible de type MF500 est de 0,3A~0,5A et le courant mesuré ne peut pas dépasser cette valeur. Certains multimètres ont un engrenage de 10 A et peuvent être utilisés pour mesurer des courants plus importants.
(4) Conversion de plage : l'alimentation doit d'abord être coupée et le changement de plage avec une alimentation sous tension n'est pas autorisé ; Selon que la mesure est placée dans la bonne position, n'utilisez pas la plage de courant ou d'ohm pour mesurer la tension, sinon cela endommagerait le multimètre.
(5) Sélection raisonnable de la plage de mesure : lors de la mesure de la tension et du courant, le pointeur doit être dévié à plus de 1/2 ou 2/3 de la pleine échelle ; Lors de la mesure de la résistance, le pointeur doit être dévié vers le voisinage de l'échelle centrale (la conception de la jauge de résistance est basée sur l'échelle centrale).
Lors de la mesure de la tension et du courant alternatifs, il est important de noter que la tension et le courant mesurés doivent être sinusoïdaux et que la fréquence du signal mesuré ne doit pas dépasser les spécifications du manuel.
Lors de la mesure d'une tension alternative inférieure à 10 V, une échelle dédiée de 10 V doit être utilisée pour indiquer la lecture, et son échelle n'est pas uniformément espacée.
(6) Lors de la mesure de la résistance, le compteur doit d'abord être mis à zéro. La méthode consiste à court-circuiter les deux sondes et à ajuster le bouton « zéro » pour que le pointeur pointe à zéro (notez que l'échelle zéro de l'ohm se trouve sur le côté droit du cadran). Si le point zéro ne peut pas être ajusté, cela indique que la tension de la batterie dans le multimètre est insuffisante et qu'une nouvelle batterie doit être remplacée. Lors de la mesure d'une grande résistance, les deux mains ne doivent pas toucher la résistance en même temps pour éviter les erreurs de mesure causées par une connexion parallèle entre la résistance du corps humain et la résistance mesurée. Chaque fois que la plage est modifiée, elle doit être remise à zéro. Si les méthodes ci-dessus ne peuvent pas être remises à zéro, il est possible que la résistance d'enroulement du multimètre (avec une valeur de résistance d'environ quelques ohms) grille et qu'elle doive être démontée pour réparation et correction.
Il y a plusieurs lignes d'échelle sur le cadran, correspondant à différentes mesures. Lors de la lecture, les valeurs doivent être prises sur les lignes d'échelle correspondantes. Pour améliorer la précision des mesures, essayez de maintenir le pointeur en position médiane autant que possible.
Lecture de la valeur de mesure : Multipliez la lecture indiquée par le pointeur pendant la mesure par le multiplicateur de plage pour obtenir la valeur mesurée. Lors de la mesure de la résistance, veillez à ne pas toucher les deux sondes ou l'extrémité métallique de la résistance mesurée avec vos mains pour éviter d'introduire une résistance induite par l'homme et de réduire la lecture, en particulier pour le test de plage R × 10K, qui a un impact significatif.
(7) Après avoir utilisé le multimètre, placez le commutateur de conversion en position de tension alternative maximale pour éviter d'endommager l'instrument.
(8) Lorsque le multimètre n'est pas utilisé pendant une longue période, la batterie doit être retirée pour éviter les fuites, la corrosion et les dommages aux parties internes du multimètre. Il existe deux types de piles pour le multimètre : la pile ordinaire n°5 (1,5 V) et la pile empilée (9 V). 9 V est utilisé pour mesurer la résistance supérieure à 10 K et distinguer les fuites des petits condensateurs.
(9) En raison de l'utilisation d'une pile 9 V dans la plage de résistance R × 10 K du multimètre, il n'est pas possible de détecter des composants ayant des valeurs de tension de tenue très faibles.
