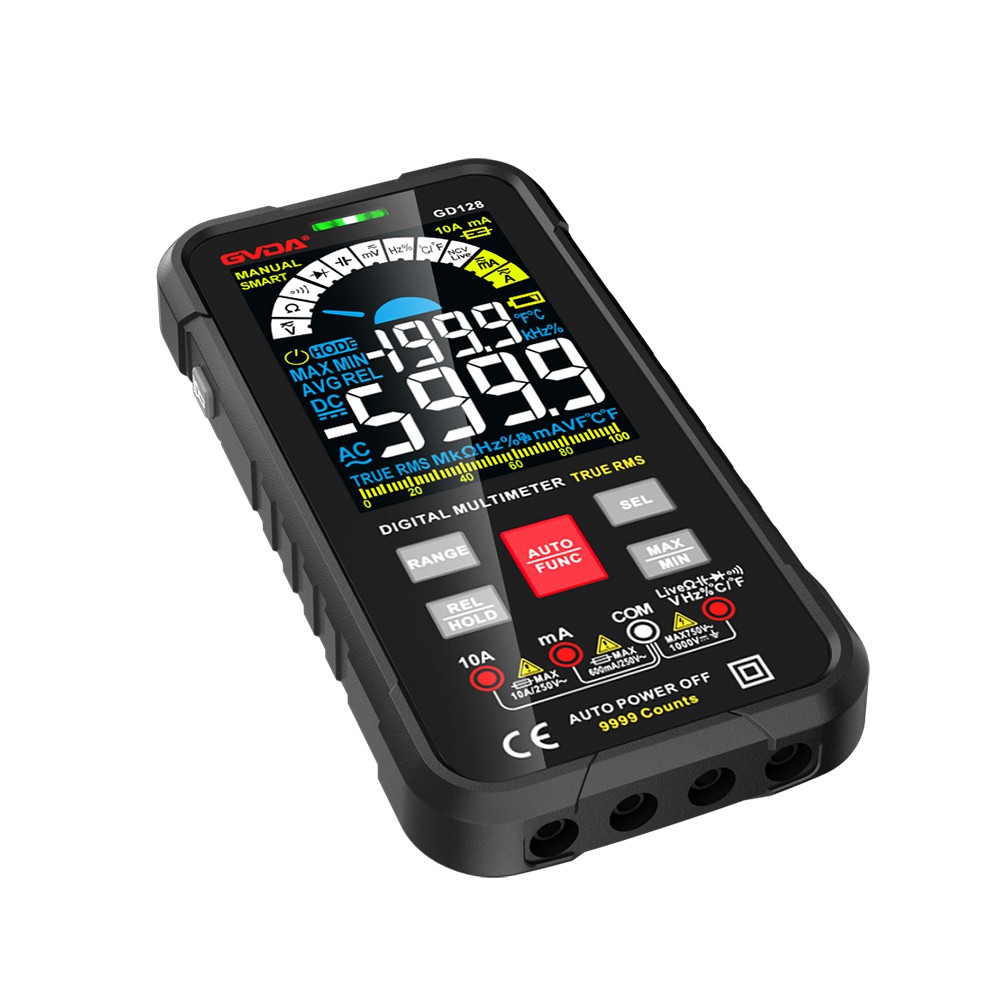

Quels nombres le multimètre représente-t-il
1. Mesure de tension
1. Mesure de la tension continue, telle que la batterie, l'alimentation du Walkman, etc. Insérez d'abord le cordon de test noir dans le trou "com" et le cordon de test rouge dans le "V Ω". Sélectionnez le bouton sur une plage supérieure à la valeur estimée (remarque : les valeurs sur le cadran correspondent à la plage maximale, « V- » indique la plage de tension CC, « V- » indique la plage de tension CA et « A » est le plage de courant), puis tournez le Connectez le cordon de test à l'alimentation ou aux deux extrémités de la batterie ; garder le contact stable. La valeur peut être lue directement à partir de l'écran d'affichage, si elle est affichée comme "1.", cela indique que la plage de mesure est trop petite, il est donc nécessaire d'augmenter la plage de mesure avant de mesurer. Si "-" apparaît sur le côté gauche de la valeur, cela signifie que la polarité du cordon de test est opposée à celle de l'alimentation réelle. À ce moment, le fil de test rouge est connecté au pôle négatif.
2. Mesure de la tension alternative. La prise du câble de test est la même que celle de la mesure de la tension continue, mais le bouton doit être tourné sur la plage requise à l'engrenage CA "V ~". Il n'y a pas de différence entre la tension alternative positive et négative, et la méthode de mesure est la même qu'avant. Indépendamment de la mesure de la tension CA ou CC, faites attention à votre sécurité personnelle et ne touchez pas la partie métallique du cordon de test avec vos mains.
2. Mesure du courant
1. Mesure du courant continu. Insérez d'abord le fil de test noir dans le trou "COM". Si vous mesurez un courant supérieur à 200 mA, insérez le cordon de test rouge dans la prise « 10 A » et tournez le bouton sur DC « 10 A » ; si vous mesurez un courant inférieur à 200 mA, insérez le cordon de test rouge dans la prise « 200 mA » et tournez le bouton vers une plage appropriée comprise entre 200 mA CC. Une fois ajusté, il est temps de mesurer. Branchez le multimètre dans le circuit, maintenez-le stable et vous pourrez le lire. S'il s'affiche sous la forme "1.", augmentez la plage ; si "-" apparaît sur le côté gauche de la valeur, cela signifie que le courant circule du cordon de test noir dans le multimètre.
Mesure du courant alternatif. La méthode de mesure est la même que 1, mais le rapport doit être réglé sur le rapport AC. Une fois la mesure du courant terminée, le stylo rouge doit être réinséré dans le trou "VΩ". Si vous oubliez cette étape et mesurez directement la tension, haha ! Votre montre ou votre bloc d'alimentation "montera dans le ciel dans un filet de fumée" - mis au rebut !
3. Mesure de résistance
Insérez les cordons de test dans les trous "COM" et "VΩ", tournez le bouton sur la plage requise en "Ω", et connectez les cordons de test aux pièces métalliques aux deux extrémités de la résistance. Pendant la mesure, vous pouvez toucher la résistance avec vos mains, mais n'utilisez pas vos mains en même temps. Contactez les deux extrémités de la résistance, ce qui affectera la précision de la mesure - le corps humain est un conducteur avec une grande résistance mais une taille finie. Lors de la lecture, maintenez le cordon de test et la résistance en bon contact ; faites attention à l'unité : l'unité est « Ω » dans la plage « 200 », « KΩ » dans la plage « 2K » à « 200K », et l'unité au-dessus de « 2M » est « MΩ ».
Quatrièmement, la mesure de la diode
Le multimètre numérique peut mesurer des diodes électroluminescentes, des diodes de redressement... Lors de la mesure, la position des cordons de test est la même que celle de la mesure de tension, tournez le bouton vers -||-- (le repère ne pas être tiré); utilisez le fil de test rouge pour connecter le pôle positif de la diode et le fil de test noir au négatif, la chute de tension directe de la diode s'affichera. La chute de tension de la diode Schottky est d'environ 0.2V, celle des redresseurs au silicium ordinaires (série 1N4000, 1N5400, etc.) est d'environ 0,7V, et celle des diodes électroluminescentes est environ 1.8-2.3V. Remplacez les cordons de test, si l'écran affiche "1.", c'est normal, car la résistance inverse de la diode est très grande, sinon le tube est en panne.
Pour le multimètre pointeur, le fil de test rouge est connecté au pôle négatif de la batterie et le fil de test noir est connecté au pôle positif de la batterie. Par conséquent, lors de l'utilisation d'un pointeur pour mesurer la diode, si la résistance est faible, l'extrémité du fil de test noir est le pôle positif ; Une extrémité du cordon de test est négative.
Pour un multimètre numérique, si la résistance est faible, le fil de test rouge est positif ; si la résistance est grande, le fil de test noir est positif.
Cinq, la mesure de la triode
L'insertion des cordons de test est la même que ci-dessus ; le principe est le même que celui d'une diode. Supposons d'abord que la broche A est la base, connectez la broche avec un stylo noir et touchez les deux autres broches avec le stylo rouge ; si les deux lectures sont d'environ 0.7V, connectez la broche avec un stylo rouge, un stylo noir Touchez les deux autres broches, si les deux affichent 1, alors la broche A est la base, sinon elle doit être re -mesuré, et ce tube est un tube PNP. Alors comment juger le collecteur et l'émetteur ? Le compteur numérique ne peut pas être jugé par le balancement de l'aiguille comme le compteur à aiguille, alors que dois-je faire ? Nous pouvons utiliser l'engrenage "hFE" pour juger : passez d'abord l'engrenage à l'engrenage "hFE", et vous pouvez voir qu'il y a une rangée de petits vérins à côté de l'engrenage, qui sont divisés en mesures de tube PNP et NPN. Le type de tube a été jugé auparavant, insérez la base dans le trou "b" du type de tube correspondant et insérez les deux autres pieds dans les trous "c" et "e" respectivement. A ce moment, la valeur peut être lue, c'est-à-dire la valeur; puis fixez la base, et le reste Intervertissez les deux broches ; comparer les deux lectures, la position de la broche avec la plus grande lecture correspond à la surface "c" et "e".
Conseil : La méthode ci-dessus ne peut mesurer directement que de petits tubes tels que la série 9000. Si vous souhaitez mesurer de grands tubes, vous pouvez utiliser la méthode de câblage, c'est-à-dire utiliser de petits fils pour faire sortir les trois broches. C'est beaucoup plus pratique.
6. Mesure du tube à effet de champ MOS
Le canal N comprend les séries nationales 3D01, 4D01 et 3SK de Nissan. Détermination du pôle G (porte) : utiliser la lime à diodes du multimètre. Si les chutes de tension positive et négative entre une broche et les deux autres broches sont supérieures à 2V, il affichera "1", et cette broche est la grille G. Ensuite, échangez les cordons de test pour mesurer les deux autres pieds. Dans le cas d'une petite chute de tension, le fil de test noir est connecté au pôle D (drain) et le fil de test rouge est connecté au pôle S (source).
