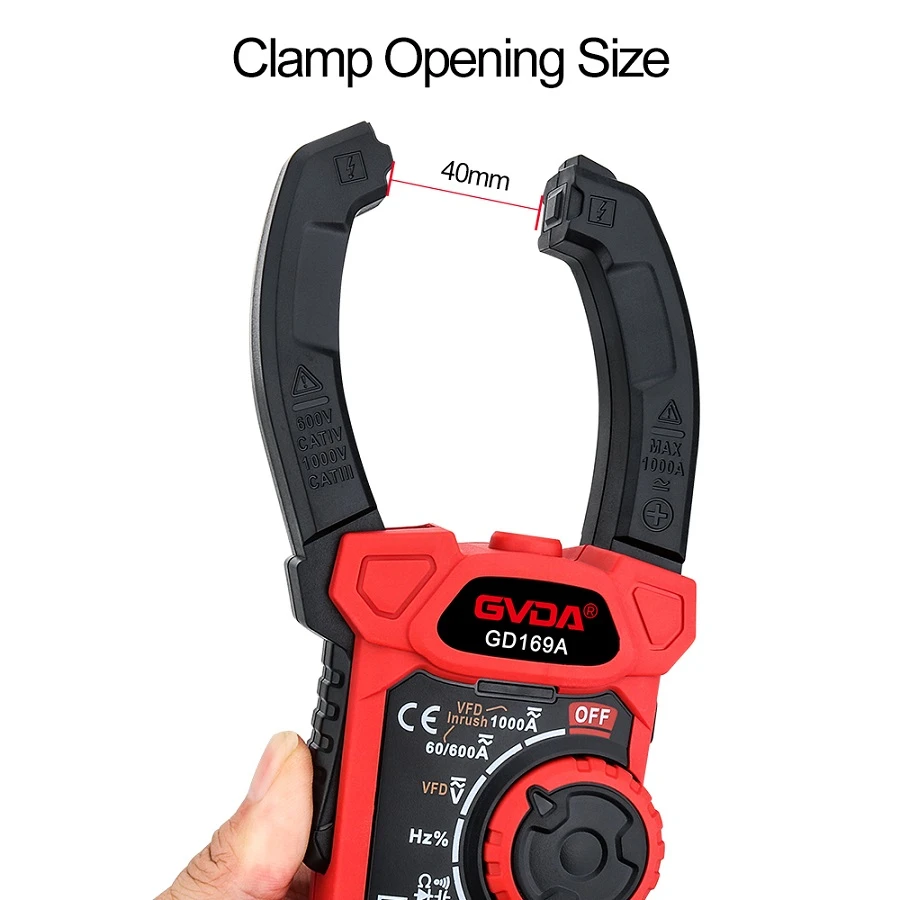

Lors de l'utilisation d'une pince ampèremétrique, les points suivants doivent être pris en compte :
Essai de séquence de phases :
(1) Tournez l'engrenage vers l'engrenage de détection de séquence de phase ;
(2) Les cordons de test jaune, noir et rouge sont insérés dans les prises c, COMb et VΩa en séquence ;
(3) Faites correspondre le rouge, le noir et le jaune des cordons de test à A, B et C (ou L1, L2 et L3) respectivement. Lorsque les cordons de test rouge et noir sont connectés, le voyant est légèrement lumineux et lorsque le cordon de test jaune est à nouveau connecté, le voyant est allumé, indiquant qu'il s'agit d'une séquence de phase positive ; lorsque le voyant est éteint, il indique une séquence de phase inversée ;
(4) Le fichier de séquence de phase peut également mesurer la tension entre phases en même temps.
Mesure de tension alternative :
(1) Tournez l'engrenage vers l'engrenage de tension alternative ;
(2) Insérez les cordons de test rouge et noir dans les prises VΩa et COMb respectivement ;
(3) Connectez les autres extrémités des cordons de test rouge et noir au point à tester et lisez la valeur.
Mesure de courant alternatif :
(1) Sélectionnez le rapport actuel approprié ;
(2) serrez complètement le fil unique à tester avec les mâchoires et lisez les données ;
Notez que le courant de test maximal de cet instrument n'est que de 600 A et que le courant dépassant 600 A ne peut pas être testé.
Mesure de tension continue :
(1) Sélectionnez le fichier de tension CC approprié ;
(2) Insérez les cordons de test rouge et noir dans les prises VΩa et COMb respectivement ;
(3) Connectez les autres extrémités des cordons de test rouge et noir au point à tester et lisez la valeur.
Mesure de résistance :
(1) Tournez l'engrenage vers l'engrenage de résistance 2kΩ ;
(2) Insérez les cordons de test rouge et noir dans les prises VΩa et COMb respectivement ;
(3) Connectez les autres extrémités des cordons de test rouge et noir au point à tester et lisez la valeur ;
Remarque : Ce n'est qu'en cas de panne de courant que la résistance peut être testée.
Mesure de continuité de ligne :
(1) Tournez l'engrenage vers l'engrenage à diodes.
(2) Insérez les cordons de test rouge et noir respectivement dans les prises VΩa et COMb.
(3) Connectez les autres extrémités des cordons de test rouge et noir au point à tester et lisez la valeur. Si la valeur est petite et que le multimètre émet un "bip", le circuit est connecté ; au contraire, si la valeur indique "1" et que le multimètre ne sonne pas, le circuit est en circuit ouvert ou la valeur de résistance est très grande.
Remarque : Ce n'est qu'en cas de panne de courant que la continuité du circuit peut être testée.
