Pourquoi le stylo de test n'émet-il pas de lumière lors de la mesure de la ligne zéro ?
Non seulement le courant circule, mais il est également égal au courant dans le fil sous tension, car le fil neutre est connecté en série avec le fil sous tension et l'appareil électrique, et le courant dans chaque partie du circuit série est égal . Si vous ne me croyez pas, testez-le avec un ampèremètre. Quant à savoir pourquoi il ne peut pas être détecté avec le stylo de test électrique, c'est très simple, car le stylo de test électrique est utilisé pour distinguer le fil sous tension et le fil neutre, ou pour juger si le conducteur est connecté au fil sous tension, et ne peut pas juger s'il y a du courant. Lorsque le corps métallique de la pointe du stylo de test touche le fil sous tension ou le conducteur connecté au fil sous tension, un circuit est formé à partir du fil sous tension à travers le stylo de test, le corps humain à la terre, car il y a une tension de 220 V entre le fil sous tension et la terre, il y a un faible courant du fil sous tension à travers le crayon de test et le corps humain Coulant vers la terre, le tube néon du stylo de test émet de la lumière, mais ce n'est pas le même que le courant dans le direct fil. Lorsque le corps métallique de la pointe du stylo du stylo de test touche la ligne zéro, puisqu'il n'y a pas de tension entre la ligne zéro et la terre, aucun courant ne traversera le stylo de test et le tube au néon du stylo de test n'émettra pas lumière.
Le stylo de test électrique distingue les fils sous tension et zéro des 5 fils dans la boîte de jonction

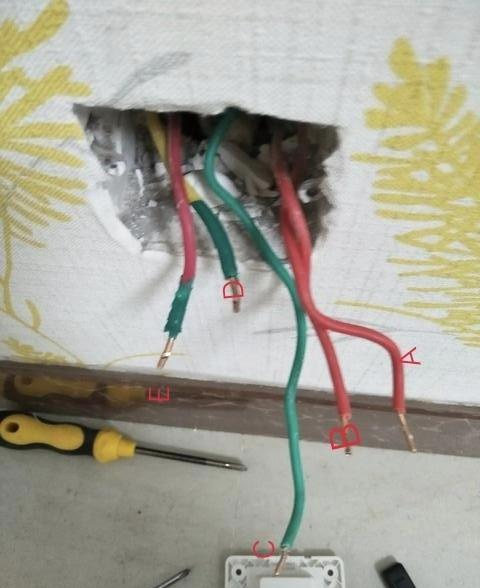

Deux des fils étaient enveloppés de ruban adhésif, c'est-à-dire que le fil rouge était recouvert de ruban vert et le fil vert était recouvert de ruban jaune. Le plombier a fait une marque en enfilant les fils. Ces deux fils doivent représenter un certain sens. Ensuite, j'utilise un stylo test et un multimètre pour distinguer leurs fils sous tension et zéro.
La méthode de détection du stylo électrique est illustrée dans la figure ci-dessous. Utilisez le stylo électrique pour détecter 5 fils pour trouver le fil sous tension (généralement le rouge est le fil sous tension). Ou autre) branchez, si la protection contre les fuites se déclenche, cela signifie que l'autre fil est le fil de terre, et s'il ne se déclenche pas, cela signifie qu'il est correct. Si la ligne C et la ligne DE proviennent du même pipeline, il doit s'agir de la ligne de terre, puis connectez les deux lignes de AB à la prise pour voir si le disjoncteur se déclenche. peut résoudre le problème
