Comment vérifier les fuites et le vol d'électricité à l'aide d'une pince ampèremétrique

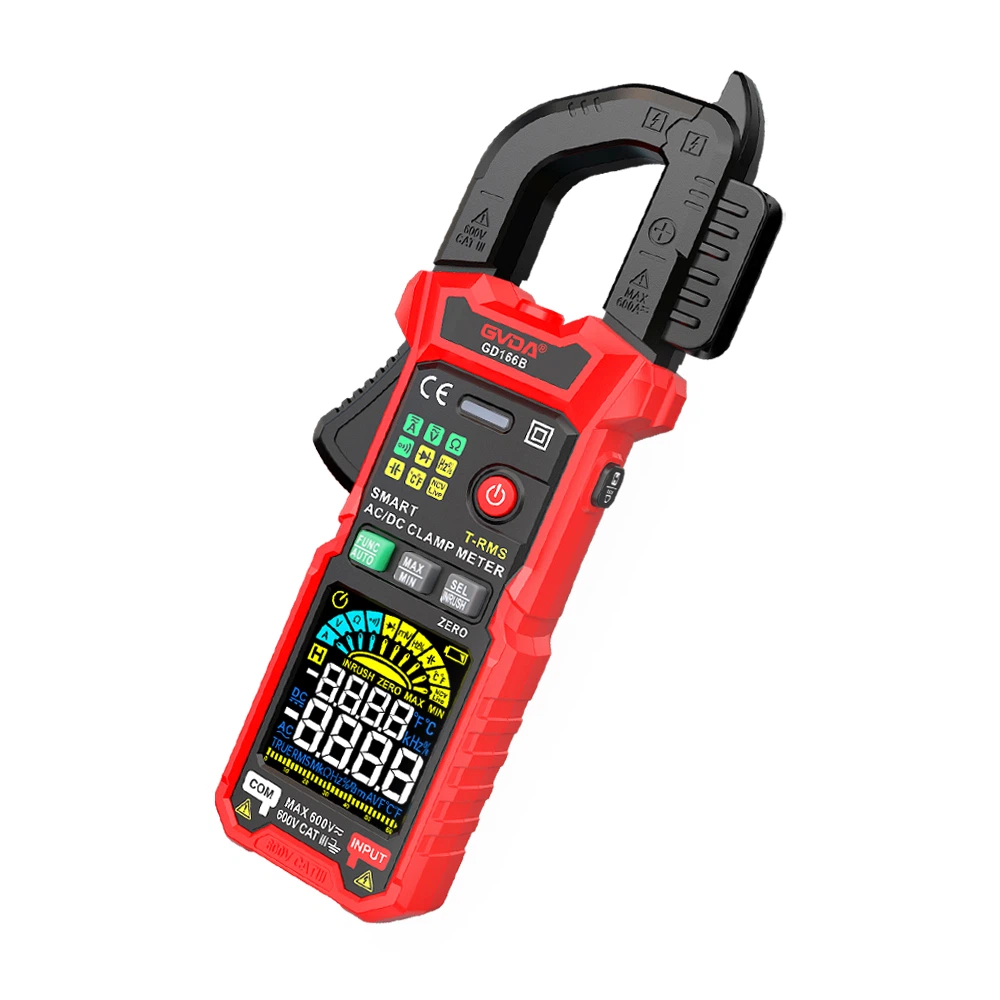

La pince ampèremétrique est un outil puissant pour vérifier les fuites des lignes basse tension ou vérifier les vols d'électricité.
Juger s'il y a un problème avec le protecteur de fonctionnement à courant résiduel lui-même
Au niveau du transformateur de distribution, déconnectez le fusible sur la ligne de phase côté sortie du contacteur AC qui contrôle la ligne basse tension. Si le protecteur à courant résiduel peut être mis en service normalement à ce moment, cela prouve que le protecteur à courant résiduel est bon. Sinon, le protecteur de fonctionnement à courant résiduel doit être révisé et remplacé.
Vérifiez et jugez quelle ligne de phase fuit
Au niveau du transformateur de distribution, déconnectez le fil neutre du côté sortie du contacteur CA qui contrôle la ligne basse tension, puis installez le noyau de fusible retiré sur l'une des phases, mesurez la phase avec une pince ampèremétrique et mesurez le courant est le courant de fuite de la phase. Afin d'éviter la présence d'un fil de phase mis à la terre sur la ligne (comme quelqu'un utilisant une méthode de ligne à un endroit pour voler de l'électricité, etc.) pour générer un courant important et endommager l'instrument, placez d'abord l'engrenage de l'ampèremètre à pince sur le grand courant lors des tests.
Après avoir déterminé la ligne de phase avec fuite, jugez l'emplacement de la fuite
Au niveau du transformateur de distribution, branchez le fil de phase à vérifier dans le noyau du fusible, débranchez le fil neutre et les fusibles des deux autres phases et utilisez une pince ampèremétrique pour détecter le fil de phase sous tension afin de juger de la position de fuite. Dans le cas de la transmission d'énergie par ligne basse tension, la pince ampèremétrique peut également être utilisée pour détecter la ligne d'abonné basse tension dans la plage suspecte. Lors du test, le fil de phase et le fil neutre des utilisateurs monophasés doivent être placés dans les mâchoires de la pince ampèremétrique en même temps, et les fils triphasés et les fils neutres des utilisateurs triphasés doivent également être placés dans les mâchoires à le même temps. S'il n'y a pas de défaut de fuite, la pince ampèremétrique indique zéro, sinon ce n'est pas zéro.
Vérifiez les conduites internes et l'équipement de l'utilisateur pour détecter les fuites
Utilisez une pince ampèremétrique pour mesurer le courant de fuite au niveau de la ligne d'alimentation de l'utilisateur, et en même temps mettez l'équipement électrique et les lampes de l'utilisateur dans et hors un par un, et trouvez l'équipement de fuite en vérifiant le changement du courant de fuite avec le ampèremètre à pince. Si tout l'équipement est bon, ou si l'équipement présentant des fuites a été retiré, mais que la pince ampèremétrique indique que l'utilisateur a encore du courant de fuite, il se peut que la ligne basse tension de l'utilisateur ait des fuites, et il doit être manipulé en fonction à la situation spécifique.
Problèmes à connaître
1. Lors de la recherche de défauts de fuite, le contacteur AC contrôlant la ligne basse tension doit être forcé à envoyer de la puissance dans un court laps de temps.
2. Faites attention à la sécurité lors de la recherche de défauts de fuite. Quelqu'un doit surveiller et prendre des mesures de sécurité. Lors de la lecture des données de la pince ampèremétrique, veillez à maintenir une distance de sécurité entre le corps humain et les pièces sous tension.
3. Les harmoniques d'ordre élevé interfèrent avec un petit nombre de protecteurs à courant résiduel, ce qui peut entraîner leur dysfonctionnement. S'il existe de grands utilisateurs de sources d'harmoniques tels que des fours à fréquence intermédiaire dans la zone de la station, ces utilisateurs doivent être retirés du fonctionnement pendant la détection.
4. Cette méthode est particulièrement efficace pour trouver les voleurs électriques "une ligne, un endroit". Sa caractéristique est que la pince ampèremétrique présente un courant de fuite important, atteignant des centaines de milliampères à plusieurs ampères. Les voleurs d'électricité inconnus peuvent être recherchés selon la méthode ci-dessus, et ceux qui sont soupçonnés d'un tel vol d'électricité peuvent se rendre directement à leurs fils domestiques pour vérifier avec une pince ampèremétrique.
