Utilisez un multimètre pour mesurer la résistance directe de la diode, pourquoi chaque engrenage ?

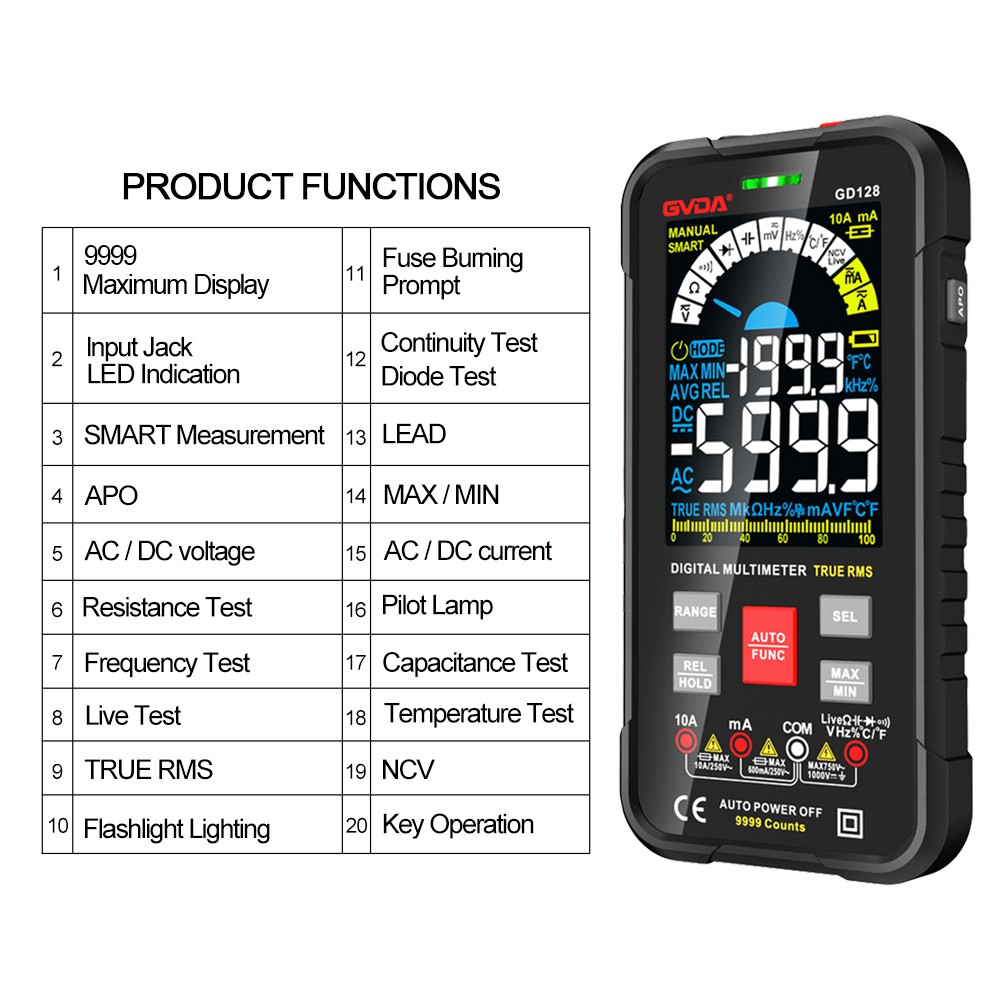

Le multimètre numérique convertit la valeur de résistance mesurée en signal numérique via une puce de conversion A/D, puis affiche la valeur de résistance. Le multimètre à pointeur affiche la valeur numérique par déviation de la tête magnétique. Si nous constatons qu'il n'y a aucune valeur de résistance dans les sens avant et arrière lors de l'utilisation d'un multimètre numérique pour tester la résistance de la diode, il y a les raisons suivantes :
Mesure de diode dans un circuit imprimé
Tout d’abord, la tension de sortie du multimètre à pointeur est différente de celle du multimètre numérique. Généralement, la tension de sortie la plus élevée du multimètre à pointeur est de 9 volts, tandis que celle du multimètre numérique est de 3 volts. Dans le même temps, non seulement leurs tensions de sortie sont différentes, mais nous choisissons différents engrenages lors de la mesure, et leurs tensions de sortie sont également différentes. La tension de sortie du fichier de résistance du multimètre numérique varie de 1,0 volts à 3,0 volts. La tension de sortie de résistance du multimètre à pointeur est généralement supérieure à celle du multimètre numérique. La tension de sortie du multimètre à pointeur est supérieure à la valeur de chute de tension de la diode, et la diode peut être allumée. Cependant, le multimètre numérique est parfois inférieur à la valeur de chute de tension de la diode, ce qui entraînera une résistance directe et inverse infinie lors de la mesure de la diode.
Deuxièmement, les caractéristiques de chute de tension de la diode sont différentes, ce qui entraînera également un écart entre la diode mesurée par un multimètre à pointeur et la diode mesurée par un multimètre numérique. Par exemple, la chute de tension d'un tube en silicium et d'un tube en germanium est généralement comprise entre {{0}},3 V et 0,6 V, mais certaines diodes spéciales, telles que les diodes haute tension, ont une chute de tension marche-arrêt relativement importante, qui est généralement supérieure à 0,7 V. Cependant, notre multimètre numérique a une tension de fichier de faible résistance et ne peut pas allumer la diode, donc la résistance sera provoquée pendant la mesure.
Lorsque nous utilisons un multimètre numérique pour mesurer la qualité de la diode, il est préférable de choisir l'engrenage à diode. L'engrenage à diode du multimètre numérique est généralement d'environ 2,6 volts, ce qui est généralement supérieur à la chute de tension directe de la diode, et la diode peut être allumée dans le sens direct.
Si nous voulons utiliser le fichier de résistance pour mesurer s'il y a une fuite dans la diode, nous pouvons choisir le fichier de résistance du multimètre numérique. À ce stade, le résultat devrait être qu’il y a une résistance dans le sens avant et une résistance infinie dans le sens inverse. Le résultat mesuré par le multimètre à pointeur est le même. S'il y a une résistance dans le sens inverse, cela prouve qu'il peut y avoir une fuite dans le sens inverse de la diode. Dans ce cas, nous devons utiliser un instrument spécial pour le détecter. Il n’est pas précis d’utiliser un multimètre pour mesurer s’il y a une fuite dans cette diode.
